► Design modulare e compatto
► Rapida sostituzione dei cavi
► Classificazione IPA: EN ISO Classe 1 secondo DIN 14644-1 per e-skin® flat, Rapporto IG2102-1212
► Elevata affidabilità in combinazione con cavi CFCLEAN
► Disponibile a magazzino

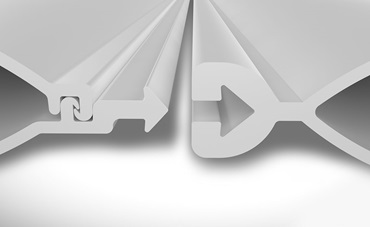

Nella produzione di display e semiconduttori e nella realizzazione di pannelli LCD/LED, i sistemi portacavi impiegati nelle automazioni e sui robot devono soddisfare requisiti speciali per garantire l'assenza di particelle. A differenza delle soluzioni comuni che utilizzano cavi a nastro piatti predefiniti, in cui gli elementi conduttori sono fissati uno all'altro, il particolare sistema di guida per cavi e-skin è progettato con una camera aperta. I cavi, con o senza connettori, le catene di supporto, tubi flessibili etc., possono essere sostituiti o aggiunti in pochi istanti.
Sistema per la guida di cavi modulare da riempire in modo flessibile
Facile sostituzione di cavi per nuovi azionamenti, telecamere, ecc.
Sostituzione dei cavi in pochi minuti in caso di guasto, nessun cavo saldato
Non serve l'ulteriore assemblaggio di cavi
Manutenzione semplice e veloce, gestione facile
Facile ispezione visiva dei cavi
Moduli individuali con 1 vano monocavo, collegabili tra loro per formare sistemi più ampi
Se occorre aggiungere un nuovo cavo non sono necessari nuovi cavi a nastro
Nessuno spreco in caso di sostituzione, poiché non deve essere sostituito l'intero sistema
Consegna rapida
Nessun incollaggio o configurazione fissa, ecc. Sono possibili modifiche in qualsiasi momento.
Nessun quantitativo d'ordine minimo o sovrapprezzo per piccole quantità
Massima classificazione per camera bianca del sistema di alimentazione di energia
Elevata affidabilità grazie alla struttura intrecciata chainflex CFCLEAN perfettamente adatta
Brevi interruzioni in caso di manutenzione o rottura dei cavi OEM
Testate! Oltre 50 milioni di cicli. Garanzia di 36 mesi
Non occorre portare cavi di ricambio, costi e spazio di installazione ridotti
Massima disponibilità semplicemente sostituendo gli elementi difettosi
White paper gratuito:
In questo white paper, imparerete in che modo il giusto sistema portacavi nella camera bianca può aiutarvi a:
Dal 2003, nei nuovi sviluppi di prodotti per camere bianche, igus® collabora con il Fraunhofer Institute for Production Technology and Automation (IPA) di Stoccarda. L'ultimo risultato di questa collaborazione è un laboratorio in camera bianca a Colonia.
Specializzata nello sviluppo e nella produzione di componenti per la tecnologia dell'automazione e leader nel campo delle tavole rotanti, l'azienda Weiss GmbH voleva trovare un passaggio per il cavo fino al centro dello strumento che potesse mantenere due cavi sensore e due tubi, ciascuno con un diametro di quattro millimetri. La soluzione: il sistema piatto per la guida di cavi e-skin flat di igus. Durata d'esercizio di oltre 57 milioni di cicli.
White paper gratuito:
In questo white paper, imparerete in che modo il giusto sistema portacavi nella camera bianca può aiutarvi a:
| Guida dei cavi piatta e-skin flat | Tubo corrugato e-skin | Catena portacavi E6/E6.1 | Cavi a nastro comuni | |
|---|---|---|---|---|
 |  |  |  | |
| Classe 1 secondo EN ISO 14644-1 | ✔ | ✔ | ✔ | ✔ |
| Modularità/principio modulare | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⬤ | ⬤⬤⭘⭘⭘ |
| Componenti interscambiabili singolarmente | ✔ | ✔ | ✔ | X |
| Riempimento rapido, apribile | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⬤ | X |
| Consegna rapida | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⬤ | ⬤⬤⭘⭘⭘ |
| Manutenzione facile | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⬤ | ⬤⭘⭘⭘⭘ |
| Disponibilità da magazzino | ✔ | ✔ | ✔ | X |
| Accorciamento individuale | ✔ | ✔ | ✔ | X |
| Si può ampliare in modo individuale | ✔ | X | ✔ | X |
| Tasso di produttività elevato | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⭘⭘ |
| Nessun quantitativo d'ordine minimo | ✔ | ✔ | ✔ | X |
| Soluzioni economiche | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⭘⭘ |
| Idoneità all'autoportanza | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⬤ | ⬤⬤⭘⭘⭘ |
| Per un'elevata dinamicità | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⭘⭘ |
| Dimensioni compatte | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⭘⭘ |
| Carico addizionale | ⬤⬤⭘⭘⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⬤ | ⬤⬤⭘⭘⭘ |
| Garanzia di 36 mesi | ✔ | ✔ | ✔ | X |
| Risparmio di risorse | ✔ | ✔ | ✔ | X |
| Tutto da un'unica fonte (catena, cavo, connettore) | ✔ | ✔ | ✔ | ✔ |
| Prodotti disponibili anche individualmente | ✔ | ✔ | ✔ | X |
| Bassa rumorosità e a vibrazioni ridotte | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⭘ |
| Calcolo della durata d'esercizio online | X | X | ✔ | X |
| Configuratore della separazione interna online | X | ✔ | ✔ | X |
| Adatto per il settore | Produzione elettrica Settori 3C Bonding Distributori automatici Settore dei semiconduttori Produzione di FPD Tecnologia medica Microelettronica AOI | Produzione elettrica Settori 3C Distributori automatici Taglio del vetro Settore dei semiconduttori Produzione di FPD Tecnologia medica Microelettronica AOI | Produzione elettrica Settore dei semiconduttori Produzione di FPD Microelettronica Robot per pannelli Imballaggio Plotter Tecnologia medica | Produzione elettrica Settori 3C Microelettronica Settore dei semiconduttori Produzione di FPD |
| Invia subito una richiesta | Vai al prodotto | Invia subito una richiesta | Vai al prodotto |
Consegna rapida
a magazzino
La merce lascia lo stabilimento igus® entro 24 ore.
Nessun quantitativo d'ordine minimo
Nessun valore minimo. Si applica al sistema completo.
Sostenibilità
Fate riciclare l'e-skin flat da igus al termine della sua durata d'esercizio.
