Cuscinetti a strisciamento - Installazione e tolleranze
Qual è la tolleranza per il foro dell'alloggiamento?
I cuscinetti a strisciamento iglidur sono cuscinetti a pressione che vengono inseriti a pressione in un foro dell'alloggiamento con tolleranza H7 e sovradimensionato. Per gli alberi si raccomanda una tolleranza di almeno h9. Il loro diametro interno viene impostato solo dopo l'inserimento a pressione nel foro dell'alloggiamento H7. La dimensione in eccesso dovuta all'accoppiamento a pressione può arrivare fino al 2% del diametro interno. Ciò garantisce un fissaggio a pressione sicuro delle boccole ed evita spostamenti assiali e radiali nell'alloggiamento.
Il foro nell'alloggiamento deve essere realizzato con tolleranza H7 per tutti i cuscinetti e deve essere il più liscio, uniforme e smussato possibile. L'assemblaggio viene eseguito con una pressa piana, poiché l'uso di perni di centraggio o calibrazione può danneggiare il cuscinetto e causare un gioco eccessivo.
Tolleranze ISO per cuscinetti a strisciamentoi iglidur [mm]
| Diametro d1 | Alloggiamento H7 | Albero h9 | E10 (tolleranze secondo ISO 3547-1) | E11 (tolleranze secondo ISO 3547-1) | F10 (tolleranze secondo ISO 3547-1) | D11 (tolleranze secondo ISO 3547-1) |
|---|---|---|---|---|---|---|
| fino a 3 | +0,000 +0,010 | -0,025 +0,000 | +0,014 +0,054 | +0,014 +0,074 | +0,006 +0,046 | +0,020 +0,080 |
| > 3 fino a 6 | +0,000 +0,012 | -0,030 +0,000 | +0,020 +0,068 | +0,020 +0,095 | +0,010 +0,058 | +0,030 +0,105 |
| > 6 fino a 10 | +0,000 +0,015 | -0,036 +0,000 | +0,025 +0,083 | +0,025 +0,115 | +0,013 +0,071 | +0,040 +0,130 |
| > 10 fino a 18 | +0,000 +0,018 | -0,043 +0,000 | +0,032 +0,102 | +0,032 +0,142 | +0,016 +0,086 | +0,050 +0,160 |
| > 18 fino a 30 | +0,000 +0,021 | -0,052 +0,000 | +0,040 +0,124 | +0,040 +0,170 | +0,020 +0,104 | +0,065 +0,195 |
| > 30 fino a 50 | +0,000 +0,025 | -0,062 +0,000 | +0,050 +0,150 | +0,050 +0,210 | +0,025 +0,125 | +0,080 +0,240 |
| da > 50 a 80 | +0,000 +0,030 | -0,074 +0,000 | +0,060 +0,180 | +0,060 +0,250 | +0,030 +0,150 | +0,100 +0,290 |
| da > 80 a 120 | +0,000 +0,035 | -0,087 +0,000 | +0,072 +0,212 | +0,072 +0,292 | +0,036 +0,176 | +0,120 +0,340 |
| > 120 fino a 180 | +0,000 +0,040 | -0,100 +0,000 | +0,085 +0,245 | +0,085 +0,335 | +0,043 +0,203 | +0,145 +0,395 |
Il nostro white paper più letto
Tolleranze, installazione, misurazione
Perché il nostro white paper "Cuscinetti in plastica: tolleranze, installazione, misurazione" è così apprezzato? Perché elimina le fonti di errore più comuni nel lavoro quotidiano con i cuscinetti in plastica:
❌ Progettazione con tolleranze errate
❌ Misurazione errata dei cuscinetti a strisciamento
❌ Danni ai cuscinetti dovuti a un'installazione errata
Il white paper tratta, tra l'altro, i seguenti argomenti:
Progettazione delle tolleranze per un corretto gioco dei cuscinetti
✅ Montaggio a pressione e gioco del cuscinetto
✅ Assorbimento di umidità
✅ Dilatazione termica della plastica
✅ Tolleranze consigliate

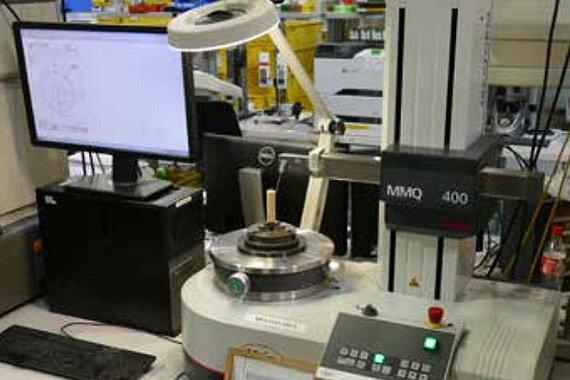

Come misurare correttamente i cuscinetti a strisciamento in plastica
✅ Misurazione corretta dei cuscinetti a strisciamento
✅ Controllo del diametro interno
Installazione corretta dei cuscinetti in plastica
✅ Importanza delle tolleranze di installazione
✅ Preparazione del foro dell'alloggiamento
Tolleranze raccomandate
L'altezza di installazione e le tolleranze del cuscinetto liscio iglidur dipendono dal materiale e dallo spessore della parete. L'assorbimento di umidità e la dilatazione termica sono fattori determinanti per il materiale. I cuscinetti a strisciamento con basso assorbimento di umidità possono essere installati con un piccolo gioco. Quanto segue si applica allo spessore della parete: maggiore è lo spessore del cuscinetto, maggiore deve essere il gioco del cuscinetto stesso.
Ciò si traduce in diverse classi di tolleranza per i cuscinetti a strisciamento iglidur. Grazie a queste tolleranze, i cuscinetti a strisciamento iglidur possono essere utilizzati in conformità alle raccomandazioni di installazione nell'intervallo di temperatura consentito e a livelli di umidità fino al 70%. In condizioni di elevata umidità o se i cuscinetti vengono utilizzati sott'acqua, sono preferibili materiali con basso assorbimento di umidità.
Ulteriori informazioni sono disponibili nel nostro white paper gratuito.
Vari metodi di piantaggio a pressione
Idraulico o meccanico
Il metodo più comune è l'inserimento meccanico a pressione del cuscinetto liscio mediante una pressa manuale. Si utilizza un punzone piatto a pressione per pressare il cuscinetto liscio all'interno dell'alloggiamento. Non utilizzare un perno di centraggio o di calibrazione, poiché ciò potrebbe causare crepe lungo la linea di saldatura e un gioco maggiore del cuscinetto.
Senza stampa
Se non si dispone di una pressa o le circostanze non consentono l'uso di una pressa, il cuscinetto liscio può essere assemblato con cura utilizzando un martello di gomma. Un pezzo di legno interposto tra il cuscinetto liscio e il legno può contribuire a proteggere il cuscinetto da eventuali danni.
Assemblaggio automatizzato
Nell'implementazione di un assemblaggio (parzialmente) automatizzato, l'alimentazione e il posizionamento corretti dei componenti rivestono particolare importanza. Può essere opportuno ottimizzare la geometria del componente per il processo. Con i cuscinetti a strisciamento in plastica, non ci sono praticamente limiti alla progettazione. È possibile realizzare geometrie con diametri conici, scanalature o dispositivi antirotazione in modo economicamente vantaggioso.
cuscinetto a strisciamento igutex dopo il restringimento
Ritiro del materiale
Il raffreddamento dei cuscinetti a strisciamento può contribuire a facilitarne il montaggio a pressione. Le boccole vengono raffreddate con azoto liquido, si restringono e quindi sono più facili da montare. Prima del restringimento, i cuscinetti devono essere puliti a fondo e controllati per verificare l'assenza di danni. Una volta riscaldati, i materiali si espandono nuovamente e il cuscinetto si posiziona saldamente nell'alloggiamento.
Posizione dei livelli di misurazione (1, 2, 3 = linee di misurazione)
Controllo della sede del cuscinetto
I cuscinetti a strisciamento iglidur sono cuscinetti a pressione per alloggiamenti con foro unitario H7. Questo accoppiamento a pressione del cuscinetto fissa il cuscinetto nell'alloggiamento da un lato, e dall'altro determina la forma del diametro interno del cuscinetto liscio. Il cuscinetto viene testato, installato nel foro di dimensioni più piccole, sia con un comparatore a quadrante che con un tampone di riferimento.
- Premuto nel foro, il lato buono del calibro a tampone deve passare agevolmente attraverso il cuscinetto
- Con un alesametro, è necessario accertarsi che il diametro interno del cuscinetto rientri nella tolleranza specificata in media sui piani di misura (vedere il diagramma a lato).
Individuazione dell'accoppiamento
I cuscinetti a strisciamento, in realtà, "migrano" fuori dall'alloggiamento se si perde l'accoppiamento a pressione. I cuscinetti a strisciamento sono spesso fissati mediante accoppiamento a pressione in un alloggiamento con tolleranza leggermente più ristretta. Sottoposto a tensione meccanica, il cuscinetto si posiziona saldamente nel foro. Se questa tensione meccanica si riduce a causa delle alte temperature o del superamento permanente del carico ammissibile, anche l'accoppiamento a pressione si riduce.
Naturalmente, può anche accadere che le tolleranze di fabbricazione del foro dell'alloggiamento siano così imprecise che il foro non risulti sufficientemente sottodimensionato. Anche in questo caso, il cuscinetto non riesce ad accumulare una tensione sufficiente per creare un accoppiamento a pressione. Il risultato è un'usura estrema del cuscinetto a strisciamento. La soluzione al problema è un perno di centraggio del cuscinetto liscio. Nella nostra scheda informativa, alla voce "perno di centraggio", è possibile trovare informazioni sulle opzioni disponibili per il fissaggio assiale dei cuscinetti a strisciamento.
Installazione di cuscinetti in composito di fibre igutex
I cuscinetti a strisciamento igutex possono essere installati utilizzando una pressa piatta, una piastra piatta o un perno a pressione. Il perno a pressione non deve presentare spigoli vivi. Una scanalatura nella zona di transizione della flangia aiuta a prevenire danni. L'installazione mediante martellamento, ad esempio con un martello, è sconsigliata in quanto può danneggiare il cuscinetto liscio in composito di fibre.
Incollaggio di cuscinetti a strisciamento
I cuscinetti a strisciamento vengono solitamente pressati o serrati all'interno dell'alloggiamento. Ciò garantisce che rimangano saldamente in posizione all'interno del foro e non ruotino involontariamente. Ma cosa succede se ciò non è possibile a causa delle tolleranze di fabbricazione? Oppure, il cuscinetto a strisciamento è addirittura progettato per ruotare?
Anche se non rientra nel repertorio standard di molti cuscinetti a strisciamento, i cuscinetti in plastica possono scorrere anche sul diametro esterno. Ecco perché si utilizzano cuscinetti in plastica. Il cuscinetto è posizionato su un bullone e dovrebbe quindi, insieme al bullone, ruotare all'interno di qualcosa o rotolare su qualcosa. Incollare sembra una buona soluzione. Ma probabilmente esistono tanti adesivi quanti sono i materiali per cuscinetti. Qual è quello giusto?
Linee guida per la lavorazione
I cuscinetti a strisciamento iglidur vengono forniti pronti per l'installazione. L'ampia gamma di prodotti consente l'utilizzo di dimensioni standard nella maggior parte dei casi. Qualora fosse comunque necessaria una successiva lavorazione del cuscinetto liscio, la tabella adiacente riporta le linee guida per tale lavorazione. Se possibile, tuttavia, si dovrebbe evitare una successiva lavorazione delle superfici di scorrimento. Di solito, ciò comporta una maggiore abrasione. Un'eccezione è ad esempio iglidur M250, che è molto adatto per successive lavorazioni. Con gli altri cuscinetti a strisciamento iglidur, gli svantaggi della lavorazione delle superfici di scorrimento possono essere contrastati mediante l'utilizzo di un sistema di lubrificazione in fase di assemblaggio.
| Elaborare | Rotante | Perforazione | Fresatura |
|---|---|---|---|
| Materiale utensile | Acciaio inox | Acciaio inox | Acciaio inox |
| Velocità di avanzamento [mm] | 0,1 ... 0,5 | 0,1 ... 0,5 | fino a 0,5 |
| Angolo di spoglia | 5 ... 15 | 10 ... 12 | |
| Angolo di serraggio | 0 ... 10 | 3 ... 5 | |
| Velocità di taglio [m/min] | 200 ... 500 | 50 ... 100 | fino a 1000 |
