Assi lineari a vite drylin®

L'azionamento a vite è uno dei più comuni tra gli assi lineari. Il movimento lineare del corpo mobile è generato da una vite rotante e trasmesso alla madrevite. È quindi un movimento rotatorio verticale convertito in un movimento lineare. Gli assi lineari drylin® con azionamento a vite sono progettati per applicazioni di posizionamento di ogni tipo. La regolazione lineare avviene tramite viti trapezoidali di diverse dimensioni o tramite vite multiprincipio, che può essere messa in moto sia manualmente che elettricamente. Il massimo la velocità di traslazione è 1,6 m/min, a seconda del filo e del carico. La lunghezza della corsa è liberamente regolabile per qualsiasi sistema di azionamento lineare. Un cuscinetto montato su una vite ha una corsa massima di 1.500 mm, un cuscinetto a sfera di 1.000 mm.

Vantaggi degli assi lineari a vite

Quando si desidera una soluzione economica e pronta per l'installazione, gli assi lineari a vite sono spesso la scelta principale. Questi sono i principali vantaggi degli attuatori lineari rispetto ad altri sistemi con vite:

Posizionamento preciso

Convertendo il movimento rotatorio dalla vite in movimento lineare, si ottiene un posizionamento molto accurato e ripetibile, che è fondamentale nelle applicazioni con tolleranze strette e alta precisione.

Design compatto

Gli assi lineari a vite sono disponibili anche in versioni particolarmente piccole. Il loro design compatto li rende perfetti per tutte le applicazioni con poco spazio di installazione a disposizione. Scopri la gamma completa di soluzioni con dimensioni miniaturizzate .

Elevata capacità di carico

I moduli lineari con azionamento a vite sono in grado di trasportare e movimentare carichi molto elevati. A differenza degli azionamenti a cinghia dentata, gli assi a vite possono garantire un'efficiente trasmissione della forza grazie alla loro bassa rigidità.

Movimento con basso attrito

I Moduli lineari con azionamento a vite hanno livelli di attrito particolarmente bassi. Il movimento preciso e costante dell'azionamento a vite riduce al minimo l'attrito e quindi anche l'usura dei componenti. Ciò garantisce una maggiore durata d'esercizio per l'intero asse della vite di trasmissione.

Scopri la nostra gamma di assi lineari a vite drylin®

Una panoramica dei nostri assi lineari a vite. Che si tratti di un albero tondo o di un filetto trapezoidale lineare, qui troverai l'unità lineare adatta alle tue esigenze.

Assi lineari serie SHT

Azionamento: vite trapezoidale o multiprincipio
Azionamenti con cuscinetti a strisciamento o a sfere
Viti in acciaio, acciaio inossidabile o alluminio
Slitta dalla struttura sia quadrata che compatta
Configurabili online

Vai agli assi lineari drylin SHT

Assi lineari serie SLW

Assi lineari basati su guide drylin W
Azionamento: vite trapezoidale o vite multiprincipio
Sistemi di alberi doppi resistenti alla torsione
Molte opzioni per slitte e binari
Possibili regolazioni manuali e motorizzate

Vai agli assi lineari drylin SHT

Assi lineari serie SAW

Assi lineari basati su guide drylin W
Azionamento: vite trapezoidale o multiprincipio
Struttura resistente
Pronto per l'installazione con motori passo-passo o DC
Cuscinetti a sfera

Vai agli assi lineari drylin SAW

Assi lineari miniaturizzati serie SLN

Basato su guida lineare piatta drylin N
Azionamento: vite trapezoidale o multiprincipio
Design compatto
Regolazione del gioco sulla slitta
Preciso con precarico

Vai agli assi lineari drylin SLN

Asse lineare compatto a vite drylin® SLT

Assi lineari compatti serie SLT

Basato su guide miniaturizzate drylin T
Azionamento: vite trapezoidale o multiprincipio
Struttura piatta e compatta
Slitte con regolazione del gioco individuale
Diverse opzioni per viti

Vai agli attuatori dryin SLT

Assi lineari a tubo serie SET

Esente da lubrificazione e manutenzione
Azionamento: filetto trapezoidale
Design semplice e uniforme
Peso ridotto grazie ad alluminio e polimero
Resistente fino alla temperatura di +50 °C

Vai agli assi lineari drylin SET

Hai dei dubbi o ti servono delle soluzioni speciali?

Contatta i nostri tecnici
Contatta senza impegno uno dei nostri tecnici specializzati. Ti indirizzerà nella scelta dell'asse adatto alla tua applicazione e fornirà assistenza per il tuo progetto.

Contattaci ora!

Configuratore di assi lineari a cinghia dentata

Azionamenti lineare su misura
Personalizza il tuo asse lineare (a vite, cinghia o pignone e cremagliera) inserendo le specifiche desiderate. Motori, sistema di controllo e accessori sono ordinabili direttamente online.

Configura ora una soluzione su misura

Scarica il White paper
Asse lineare con trasmissione a vite o cinghia? Scopri quando e quali azionamenti lineari utilizzare nella tua applicazione.

Scarica il white paper gratuitamente

Struttura di un attuatore lineare a vite drylin

Un attuatore lineare a vite contiene diversi componenti che devono combaciare perfettamente. Una struttura precisa gioca un ruolo chiave nelle prestazioni e nella precisione dell'asse lineare. Ecco una panoramica dei componenti più importanti.

Asse a vite di igus in sezione trasversale

1. Cuscinetto
Un cuscinetto di alta qualità che permette di ridurre al minimo il coefficiente d'attrito e garantire un movimento rotatorio verticale uniforme. Di norma, qui vengono utilizzati il cuscinetto a rulli, a sfere e a strisciamento. igus® utilizza cuscinetti e madreviti in polimero esenti da lubrificazione per gli assi lineare a vite.

2. Albero
Gli attuatori lineari a vite possono essere dotati di alberi tondi supportati e non. Con igus® puoi scegliere tra tre diversi materiali dell'albero, a seconda dell'applicazione: alluminio, acciaio inossidabile o carbonio.

3. Vite
La vite è il vero cuore dell'attuatore lineari a vite. Questo ruota attorno al proprio asse e quindi trasmette il movimento. È un componente cilindrico disponibile in diversi modelli. Da igus® troverai filettature trapezoidali e multiprincipio con numerosi passi.

4. Struttura di base
La struttura di base dell'attuatore lineare a vite con tiene saldamente insieme i singoli componenti. Può anche essere realizzata in diversi materiali come acciaio inossidabile, alluminio, zinco o plastica. Saremo felici di aiutarti a trovare il materiale giusto per la tua applicazione.

5. Estremità della vite
L'estremità della vite aiuta a mantenere la vite stessa in una posizione fissa e stabile. Garantisce che la vite non si muova lateralmente o oscilli durante rotazione e movimento lineare. Svolge quindi un ruolo molto importante per avere un'estrema precisione.

6. Accessori
Una volta che l'attuatore lineare a vite è completamente assemblato, ciò che rimane è la scelta dei giusti accessori. Qui gli utenti possono scegliere tra opzioni meccaniche ed elettriche. Dai più classici volantino di manovra, come mostrato nell'esempio, ai motori elettrici.

Diversi materiali all'interno dell'attuatore

Materiali per viti

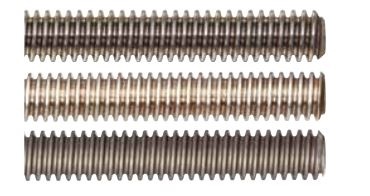

igus® utilizza viti trapezoidali irreversibili in acciaio e acciaio inox per tutte le unità lineari drylin®. Su richiesta sono disponibili anche viti, in alluminio anodizzato duro, per applicazioni speciali. Per alcuni modelli sono disponibili e configurabili anche vite multiprincipio in acciaio inox. Queste opzioni consentono di ottenere velocità di traslazione e passi significativamente più elevati.

Materiali per alberi

Gli alberi in alluminio anodizzato duro appartengono alla gamma standard e sono la versione più utilizzata. Il motivo è il basso coefficiente d'attrito e usura con tempi di consegna brevi. Se si utilizzano gli assi lineari con azionamento a vite (SHT), oltre all'alluminio sono disponibili anche alberi in acciaio o acciaio inox. Saremo felici aiutarti per trovare la versione più adatta alle tue esigenze.

Materiali per cuscinetti

Senza l'utilizzo di lubrificanti esterni e anche esenti da manutenzione? Ciò vale per tutti i punti di supporto delle unità lineari drylin per la tecnologia lineare. I polimeri ad alte prestazioni sono disponibili su richiesta per applicazioni con temperature elevate fino a +180 °C (iglidur X). Se sono necessari componenti conformi FDA, i materiali per cuscinetti iglidur A180 saranno di aiuto.

Esempi applicativi con attuatori lineari a vite

Esempio di applicazione tecnologia lineare Art Robotics

Configurazione di misure speciali con assi a vite

La ricerca e lo sviluppo nel campo della sostenibilità richiedono soluzioni innovative, economiche e compatibili con le cleanroom. In combinazione con il motore e il sistema di controllo, i nostri assi a vite senza lubrificazione garantiscono una soluzione conveniente e pronta all'uso.

Vai all'applicazione

Esempi applicativi della tecnologia lineare

Stampante 3D per calcestruzzo | Soluzione senza lubrificazione per ambienti polverosi

Nella stampante 3D per calcestruzzo,l'uso del cemento genera un elevata quantità di polvere a cui i prodotti devono resistere. Inoltre, è richiesta la più lunga durata d'esercizio possibile e una rapida manutenzione. Le nostre soluzioni come cuscinetti e attuatori lineari esenti da lubrificazione, garantiscono una lunga durata d'esercizio nonostante lo sporco e la contaminazione.

Vai all'applicazione

Tecnologia lineare in un'unità di order picking

Tecnologia per azionamenti elettrici in un sistema di posizionamento automatizzato

A differenza dei tradizionali sistemi a ricircolo di sfere, i cuscinetti lineari drylin® funzionano grazie a elementi di scorrimento. Una panoramica per mostrarti gli utilizzi degli attuatori lineari drylin® in alcuni dei loro principali settori applicativi.

Vai all'applicazione

Altri esempi applicativi

Qui troverai molti altri esempi applicativi dei nostri clienti in diversi settori. Scopri le applicazioni in cui gli assi lineari di igus® sono già stati utilizzati.

Tutte le applicazioni
