I colori dei cavi elettrici hanno un significato? Cosa li differenzia?

La struttura del cavo e le diverse colorazioni

Il cavo è generalmente composto da due principali elementi: la parte esterna che funge da isolante e la parte interna metallica che funge da conduttore (per la maggior parte delle volte in rame). Considerando i diversi colori dei cavi elettrici, qui prenderemo in esame il rivestimento esterno e quello dei singoli conduttori all’interno del cavo.

NB. In linea generale, un cavo è composto da più conduttori, a meno che non si tratti di un cavo unipolare.

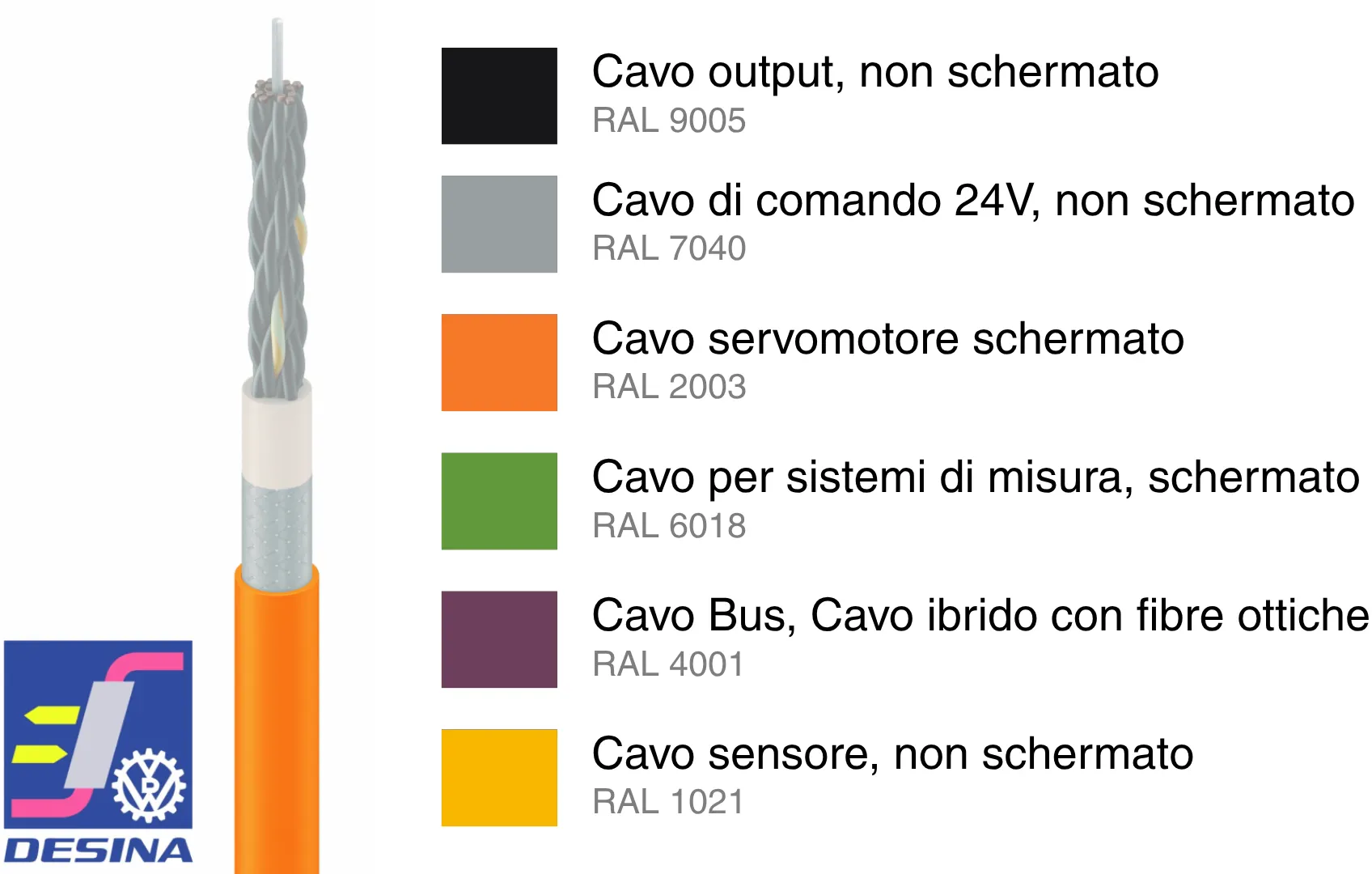

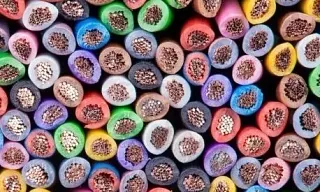

Ogni filo elettrico possiede una determinata colorazione che determina la tipologia e la destinazione d’uso del cavo stesso. Il colore del rivestimento esterno può variare e non solo, anche i colori dei singoli isolamenti dell’anima sono diversi. Esistono specifiche per questa colorazione, i cosiddetti codici colore.

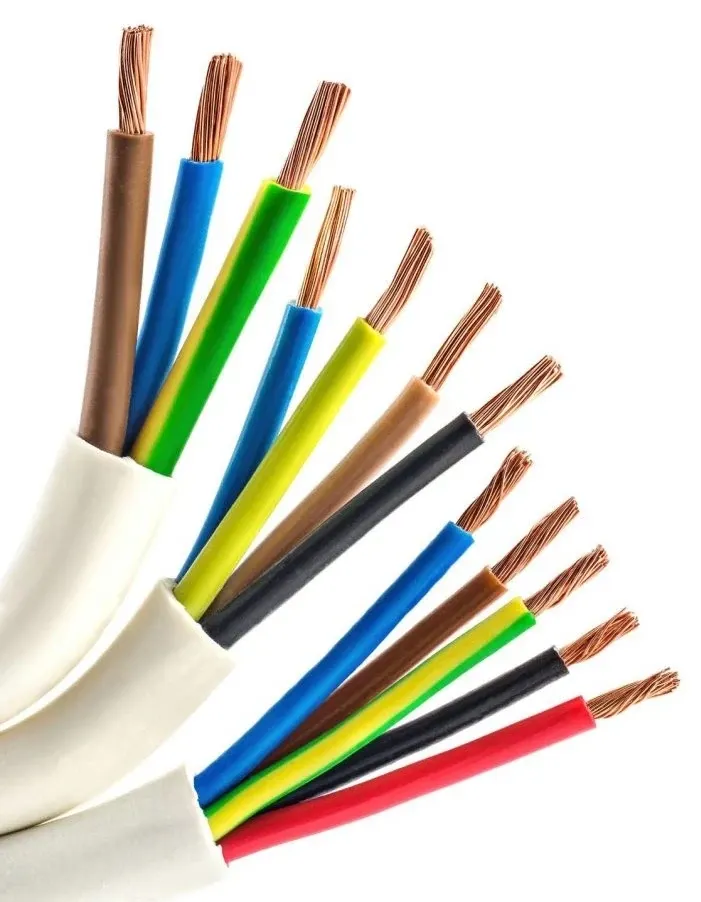

Il colore dell'isolamento del conduttore e la normativa DIN

Il colore dei conduttori di un cavo può essere scelto liberamente solo in misura limitata. In questo caso, è necessario rispettare le specifiche delle marcature dei colori e le norme DIN.
Inoltre, i rispettivi colori forniscono anche informazioni sulle funzioni dei conduttori.

Il conduttore di protezione (PE), [DG1] ad esempio, è sempre giallo-verde. Non ci sono eccezioni a questa codifica dei colori.

Se ti è mai capitato di collegare una lampada all’interno di un edificio, probabilmente avrai notato che per il cablaggio si utilizzano marcature colorate (ad esempio nero, marrone, rosso o blu).
