Assi a pignone e cremagliera drylin®

Attuatori a pignone e cremagliera utilizzati come assi a sbalzo

Gli assi a sbalzo drylin sono adatti per molte attività di posizionamento e regolazione e sono caratterizzati da elevata affidabilità durante il funzionamento e peso ridotto. Le applicazioni in verticale sono particolarmente adatte a questo scopo. Se azionati da una cremagliera, la massa spostata viene ridotta. Per quanto riguarda il risparmio di energia, la trasmissione della potenza a una cremagliera è fino al 30% più economica rispetto alla deflessione della cinghia. Inoltre, è possibile collegare manipolatori, raccogliere componenti e proseguire.

Principali caratteristiche degli assi a pignone e cremagliera:

Elevata precisione e velocità elevate possibili
Posizione di installazione controllabile a piacere
Corse lunghe possibili
Costante ed elevata rigidità dell'asse indipendentemente dalla lunghezza della corsa

Assi a cremagliera e pignone ideali per ...

... portali multiasse

... attrezzature di misura e prova

... applicazioni pick&place

Scopri la nostra gamma di assi lineari a pignone e cremagliera drylin®

Asse a sbalzo con cremagliera drylin® GRR

Asse lineare drylin GRR

Asse Z leggero (1,45 kg) per corse fino a 500 mm
In alluminio e plastica
Ideale per portali
La massa dinamica di soli 0,9 kg consente un funzionamento veloce
Disponibile in versioni più grandi con corse fino a 1000 mm e capacità di carico fino a 100 N

Vai agli assi drylin GRR

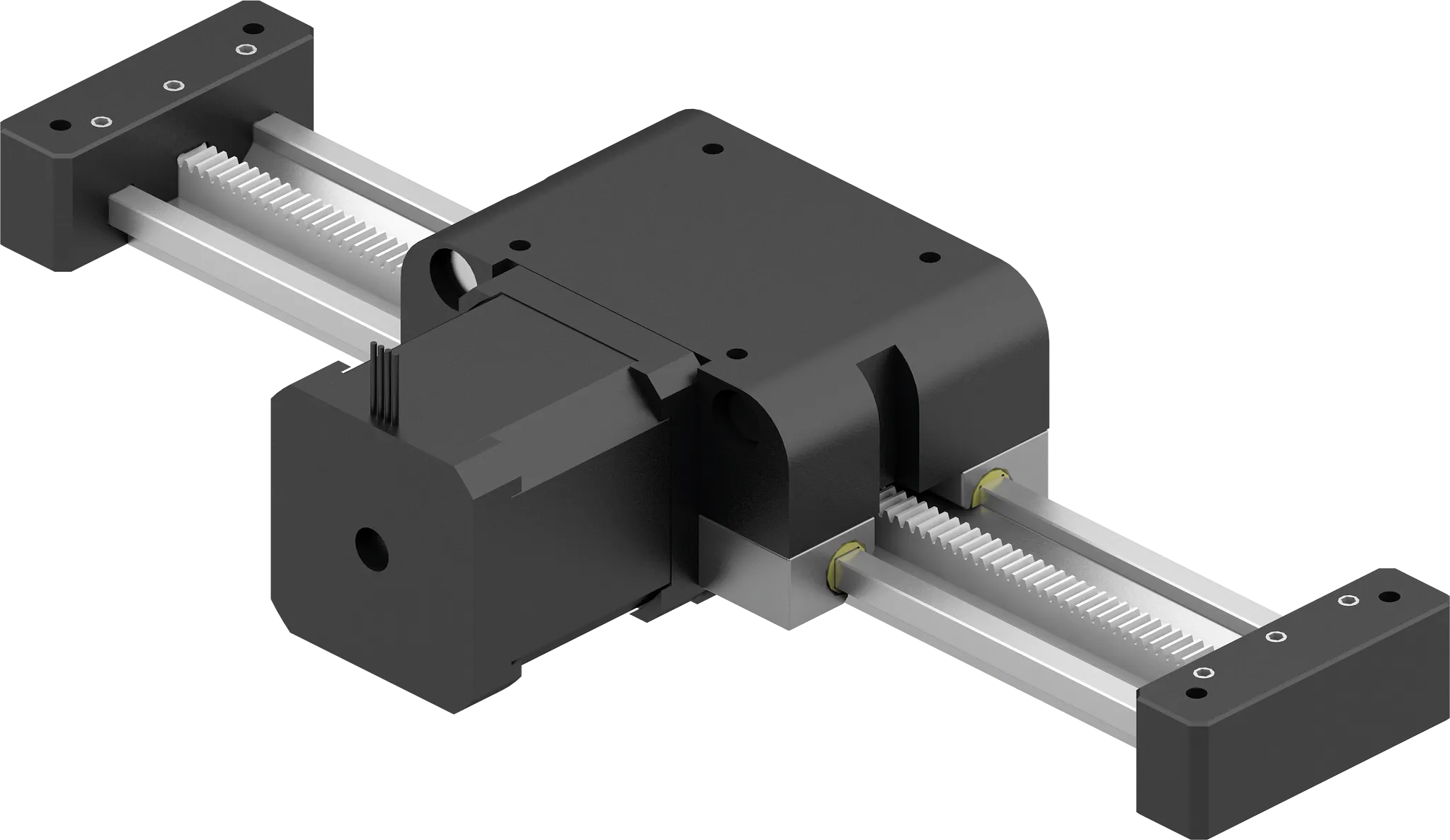

Asse a sbalzo con cremagliera drylin® GRW

Asse lineare drylin GRW

Trasferimento diretto della forza tramite pignone e cremagliera
Struttura compatta
Per carichi fino a 10 N
Combinazione di materiali: profilo in alluminio/cremagliera in polimero
Accessori disponibili
Disponibile con motore

Vai agli assi drylin GRW

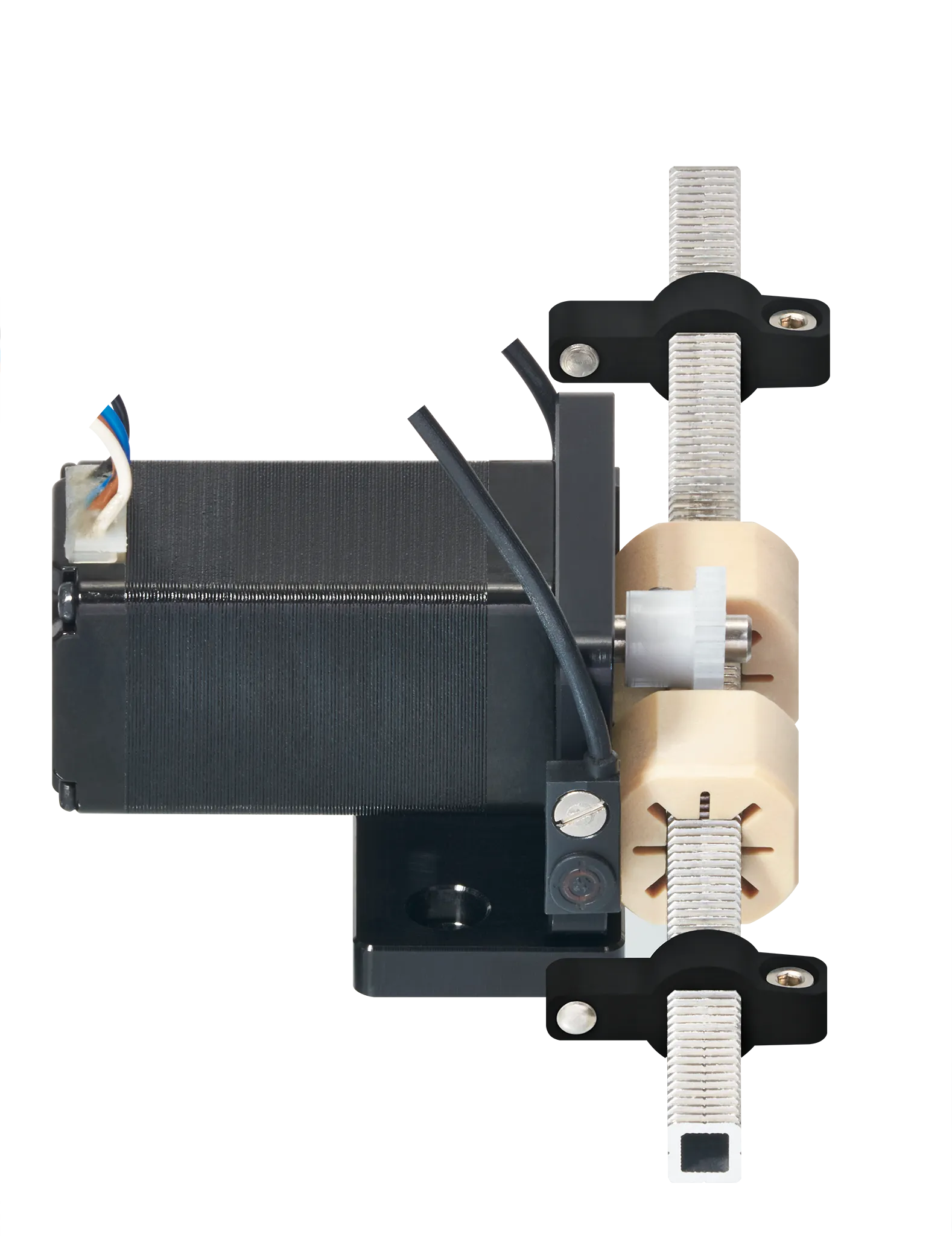

Asse di presa con cremagliera drylin® GRQ

Asse lineare drylin GRQ

Sezione cava quadrata dentata, anodizzata dura, resistente alla corrosione
Carichi fino a 500 g con una velocità possibile fino a 0,7 m/s
Azionamento: motore passo-passo NEMA11 con ruota dentata
Leggero, veloce, piccolo ed esente da lubrificazione

Vai agli assi drylin GQR

Hai dei dubbi o ti servono delle soluzioni speciali?

Contatta i nostri tecnici

Contatta senza impegno uno dei nostri tecnici specializzati. Ti indirizzerà nella scelta dell'asse adatto alla tua applicazione e fornirà assistenza per il tuo progetto.

Contattaci ora

Configuratore di assi lineari a cinghia dentata

Azionamenti lineare su misura

Con il configuratore online per la tecnologia lineare, dopo aver inserito le tue specifiche, potrai personalizzare un asse lineare a vite, cinghia o a pignone e cremagliera in base alle tue esigenze. Motori, sistema di controllo e altri accessori possono essere ordinati direttamente online.

Configura ora una soluzione su misura

Automazione con motori passo-passo, motori a corrente continua e motori EC/BLDC

Per assi lineari e sistemi di movimentazione in generale, igus offre un'ampia gamma di motori elettrici. Motori passo-passo ibridi o motori a corrente continua vengono utilizzati in azionamenti a vite, cinghie dentate e azionamenti con pignone e cremagliera. I motori elettrici completano l'offerta di igus nell'automazione. In generale è possibile configurare interi sistemi di movimentazione insieme ad assi a sbalzo e assi lineari con cremagliera e pignone.

Maggiori informazioni sui motori elettrici per assi lineari

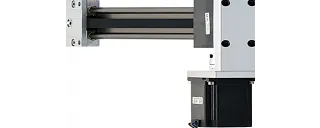

Assi a cinghia dentata pronti per il collegamento

Maggiori informazioni sui motori elettrici per assi lineari

Esempi applicativi dei clienti

Preparazione automatica del campione

Questa macchina serve per preparare campioni nel campo dell'analisi di tracce. Lo scopo dovrebbe essere l'utilizzo di oggetti di vetro e sostanze chimiche equivalenti alle macchine manuali simili. Il contratto è stato assegnato a igus, poiché tutti i componenti utilizzati, come l'asse a cremagliera GRW, hanno dato prova della loro assoluta resistenza a sostanze chimiche e sporco.

Vai all'applicazione

Assi a cremagliera drylin GRW nella preparazione di un campione

Utilizzo ottimale dello spazio di installazione in un impianto di imbottigliamento

Un portale esente da manutenzione di igus viene utilizzato in una soluzione di automazione personalizzata per la complessa movimentazione di liquidi dall'azienda M2-Automation. Oltre alla robustezza, il portale è caratterizzato dalla sua economicità. Le cremagliere drylin GRQ vengono utilizzate come assi dosatori sotto forma di asse Z, oltre a un supporto per l'interruttore di prossimità che si può bloccare in modo variabile e cuscinetti autoallineanti, e garantiscono la massima precisione durante il funzionamento.

Vai all'applicazione

Assi a cremagliera drylin GRQ in un impianto di imbottigliamento

Altre applicazioni

Qui sono disponibili altri esempi applicativi di successo dei nostri clienti con assi lineari drylin con azionamento a vite, cinghia dentata e cremagliera.

Vai a tutte le applicazioni con assi lineari
