Attuatori lineari motorizzati ed sistemi di guida con motore drylin® E, con cavi cablati a magazzino

Gli assi lineari elettrici sono azionamenti lineari motorizzati che vengono utilizzati in applicazioni pick & place o regolazioni di sensori. Gli assi a cinghia dentata o a vite drylin® E si basano sulla tribologia, ovvero tutti i sistemi si basano su unità lineari scorrevoli e autolubrificanti, ovvero tutti i sistemi sono composti da guide lineari scorrevoli e autolubrificanti che consentono il funzionamento per tutta la vdurata utile senza lubrificazione esterna. Gli azionamenti lineari sono disponibili in tre dimensioni.

Azionamento: cinghia dentata, vite
Asse lineare elettrico da magazzino
Montaggio rapido
Lunghezze di corsa definite
Asse basic a cinghia dentata ZLW, asse a vite SAW
Accessori: Finecorsa di riferimento, cavo di collegamento, piastra di montaggio e adattatore

Servizi di prodotto

Scaricare i dati tecnici

Estratto del catalogo gratuito con tutti i dati tecnici di questa gamma di prodotti.

Scarica subito l'estratto del catalogo

Richiedi preventivo

Sei interessato a un'offerta personalizzata? Lasciaci un messaggio!

Inviaci subito una richiesta

Configuratore online gratuito

Configura autonomamente i singoli moduli lineari con precisione millimetrica. Senza registrazione.

Vai al configuratore per tecnologia lineare

Dati tecnici

N. d'ordine	Taglia	Lunghezza della slitta	Lunghezza della corsa	Tipo di motore	Capacità di carico statico assiale max. [N]	Capacità di carico statico radiale max. [N]
DLE-SA-0001	ZLW-0630 base	60	300	NEMA17 con cavetti intrecciati	35	140
DLE-SA-0002	ZLW-1040 Basic	100	500	NEMA23 con cavetti intrecciati	100	400
DLE-SA-0003	ZLW-1080 standard	100	1000	NEMA24 con cavetti intrecciati	150	600
DLE-SA-0004	SAW-0630 Tr08x1.5	60	250	NEMA17 con cavetti intrecciati	100	400
DLE-SA-0005	SAW-1040 Tr10x2	69	500	NEMA23 con cavetti intrecciati	500	2.000
DLE-SA-0006	SAW-1080 Tr12x3	100	500	NEMA24 con cavetti intrecciati	750	2.000

Asse a cinghia dentata dimensione di installazione 0630 (DLE-SA-0001)

Esempi applicativi:

Posizionamento del sensore
Identificazione nella microelettronica e nella tecnologia medica
Misurazione e collaudo

Vantaggi:

Struttura semplice
Montaggio dell'interruttore di prossimità mediante scanalatura a T lungo l'intera lunghezza del profilo
Tutto da un'unica fonte, completamente assemblato e collaudato

Quando utilizzare l'asse a cinghia dentata drylin® E:

Per carichi radiali fino a 10 [kg]
Per esigenze di precisione fino a circa 0,1 [mm]
Per velocità fino a max. 1,5 [m/s]

Asse a cinghia dentata dimensione di installazione 1040 (DLE-SA-0002)

Esempi di applicazione:

Tecnologia di movimentazione e assemblaggio

Attività

di movimentazione di piccole parti Pick & place Vantaggi: Struttura semplice
Montaggio dell'interruttore di prossimità tramite scanalatura a T lungo l'intera lunghezza della sezione
Tutto da un'unica fonte, completamente assemblato e testato

Quando utilizzare l'asse a cinghia dentata drylin® E:

Per carichi radiali fino a 15 [kg]
Per esigenze di precisione fino a circa 0,1 [mm]
Per velocità fino a max. 2 [m/s]

Asse a cinghia dentata dimensioni di installazione 1080 (DLE-SA-0003)

Esempi applicativi:

Sistemi di smistamento
Attività di movimentazione di piccole parti
Pick & place

Vantaggi:

Struttura semplice
Montaggio dell'interruttore di prossimità tramite scanalatura a T lungo l'intera lunghezza del profilo
Tutto da un'unica fonte, completamente assemblato e testato

Quando utilizzare l'asse a cinghia dentata drylin® E:

Per carichi radiali fino a 20 [kg]
Per esigenze di precisione fino a circa 0,1 [mm]
Per velocità fino a max. 2 [m/s]

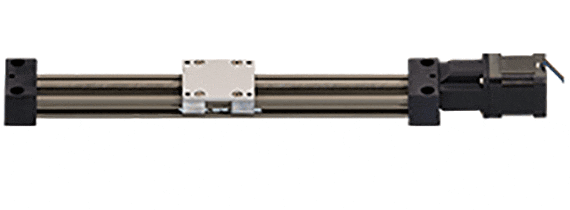

Asse a vite dimensioni di installazione 0630 (DLE-SA-0004)

Esempi di

applicazione: Impostazioni di sensori e telecamere
Regolazione
delle alette di ventilazione
Attrezzatura di prova

Vantaggi: Struttura semplice Montaggio dell'interruttore di prossimità tramite scanalatura a T lungo l'intera lunghezza della sezione Tutto da un'unica fonte, completamente assemblato e testato

Quando dovrei utilizzare l'asse vite drylin® E:

Per carichi radiali fino a 15 [kg]
Per esigenze di precisione fino a circa 0,1 [mm]
Per velocità fino a max. 0,3 [m/min]

Asse a vite dimensioni di installazione 1040 (DLE-SA-0005)

Esempi applicativi:

Regolazioni della telecamera
Etichettatura
Applicazioni di stoccaggio

Vantaggi:

Struttura semplice
Montaggio dell'interruttore di prossimità tramite scanalatura a T lungo l'intera lunghezza del profilo
Tutto da un'unica fonte, completamente assemblato e testato

Quando utilizzare l'asse a vite drylin® E:

Per carichi radiali fino a 25 [kg]
Per requisiti di precisione fino a circa 0,1 [mm]
Per velocità fino a max. 0,5 [m/min]

Asse a vite dimensioni di installazione 1080 (DLE-SA-0006)

Esempi applicativi:

Regolazioni di pesanti telecamera
Regolazioni cambio formato
Dispositivi di sollevamento

Vantaggi:

Struttura semplice
Montaggio dell'interruttore di prossimità tramite scanalatura a T lungo l'intera lunghezza del profilo
Tutto da un'unica fonte, completamente assemblato e testato

Quando utilizzare l'asse a vite drylin® E:

Per carichi radiali fino a 50 [kg]
Per requisiti di precisione fino a circa 0,1 [mm]
Per velocità fino a max. 0,7 [m/min]
