twisterband

...7000°* di rotazione...
Modulo twisterband

La fornitura standard comprende le piastre della base che rappresentano un componente del modulo twisterband!



twisterband: compatta, modulare, economica

1. Piastra di base con fissacavi
2. Segmento twisterband
3. Quattro dimensioni disponibili
4. Alcune parti disponibili con separazione interna
5. Possibile compensazione di lunghezze limitate
6. Apribile con cerniera a film o design apribile "easy"
7. Piastra di base con fissacavi

Rotazioni in spazi ristretti - 20 volte intorno al proprio asse igus® twisterband è molto compatto e consente di implementare le rotazioni in modo economico, con usura e manutenzione ridotte, anche in spazi ristretti, guidando con affidabilità energia, dati e mezzi.

Cinque dimensioni disponibili

7.000°* e più movimenti rotatori orizzontali, e fino a 3.000° in posizione di installazione verticale

Sono possibili velocità di rotazione fino a 180°/s

Compatto, modulare e leggero

È possibile accorciare le bande in base alle esigenze

Spazi di installazione minimi, si inserisce perfettamente intorno all'asse di rotazione

Si può utilizzare in modo affidabile in varie posizioni di installazione (orizzontali, verticali, capovolte)

Economico

Rapido inserimento dei cavi

Ideale in combinazione con i cavi igus® chainflex® per movimenti rotatori in spazi di installazione molto limitati

Settori:
Bobine di cavo, macchine utensili, robot (bracci robotizzati, assi 1/6, robot scara), giostre per il tempo libero, attrezzature mediche, per radar e telescopi, test, strumenti di misurazione, sollevamento e installazione, turbine eoliche (p.es. regolazione delle pale); ogni settore in cui si usino giunti rotanti



Figura

Cerniera integrabile: accesso facilitato e riempimento rapido con cavi e tubi (TB20.44.18, TB30)


Figura

Regola generale per l'angolo massimo di rotazione: una cerniera ogni 180° = 360° di rotazione in più


Figura

E' necessario installare un asse centrale per angoli di rotazione maggiori di 1500°


twisterband

Spazio di installazione minimo


twisterband

Compatta, modulare, economica: 7000° e più in movimenti rotatori orizzontali, e fino a 3000° in verticale negli spazi più ridotti


twisterband

Può essere usata in varie posizioni di installazione: qui 7000°* e più in movimenti rotatori in orizzontale in spazi ristretti. Possibile compensazione di lunghezze limitate


Quando usare twisterband:

Fino a max. 7.000° movimenti rotatori (in base alla posizione di installazione, verticale: fino a 3.000°, orizzontale: 7.000° e più possibili)

Idoneo per spazi ristretti

Sono possibili velocità di rotazione fino a 180°/s

Cinque dimensioni disponibili

Alcune parti disponibili con separazione interna (in base alla serie)

Molto facile da riempire con cerniere integrate apribili o con design del sistema "easy" (in base alla serie)

Possibile compensazione di lunghezze limitate

In quali casi scegliere una serie di portacavi differente?

Per carichi addizionali maggiori, twisterchain

Per movimenti 3D triflex® R

Versioni RBR per carichi addizionali ancora maggiori

Se è necessario un giunto asso-radiale esente da lubrificazione e manutenzione per movimenti rotatori continui
Giunti asso-radiali iglidur®

Se sono necessari cavi schermati. Contattateci.

Raggio twisterband


twisterband TB12.23.9 – sistema di apertura con design "easy"
cod. art.:
Angolo di rotazione [°]:
twisterband
Codice art. Larghezza interna Altezza interna X1
Spazio di
installazione interno
X2
Spazio di
installazione esterno
R
min.
R
max.
d1 MAX.
  [mm] [mm] [mm] [mm] [mm] [mm]
 TB12.23.9.3.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.4.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.5.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.6.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.7.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.8.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.9.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.10.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.11.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.12.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.13.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.14.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.15.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.16.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.17.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.18.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.19.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.20.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.21.01.0 23 9 40 140 24 35 7 a richiesta
 TB12.23.9.22.01.0 23 9 40 140 24 35 7 a richiesta
Altre informazioni sull'articolo scelto:
CAD 3D Ordinazione campione PDF Richiesta prezzo Prezzi differenziati myCatalog
twisterband TB20.44.12 – sistema di apertura con design "easy"
cod. art.:
Angolo di rotazione [°]:
twisterband
Codice art. Larghezza interna Altezza interna X1
Spazio di
installazione interno
X2
Spazio di
installazione esterno
R
min.
R
max.
d1 MAX.
  [mm] [mm] [mm] [mm] [mm] [mm]
 TB20.44.12.3.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.4.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.5.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.6.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.7.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.8.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.9.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.10.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.11.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.12.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.13.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.14.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.15.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.16.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.17.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.18.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.19.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.20.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.21.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.22.01.0 44 12 50 220 34 57 9 a richiesta
 TB20.44.12.23.01.0 44 12 50 220 34 57 9 a richiesta
Altre informazioni sull'articolo scelto:
CAD 3D Ordinazione campione PDF Richiesta prezzo Prezzi differenziati myCatalog
twisterband TB20.44.18 – sistema di apertura con blocco
cod. art.:
Angolo di rotazione [°]:
twisterband
Codice art. Larghezza interna Altezza interna X1
Spazio di
installazione interno
X2
Spazio di
installazione esterno
R
min.
R
max.
d1 MAX.
  [mm] [mm] [mm] [mm] [mm] [mm]
 TB20.44.18.3.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.4.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.5.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.6.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.7.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.8.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.9.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.10.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.11.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.12.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.13.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.14.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.15.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.16.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.17.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.18.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.19.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.20.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.21.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.22.01.0 44 18 50 220 34 57 14 a richiesta
 TB20.44.18.23.01.0 44 18 50 220 34 57 14 a richiesta
Altre informazioni sull'articolo scelto:
CAD 3D Ordinazione campione PDF Richiesta prezzo Prezzi differenziati myCatalog
twisterband TB29.27.22 – sistema di apertura con blocco
cod. art.:
Angolo di rotazione [°]:
twisterband
Codice art. Larghezza interna Altezza interna X1
Spazio di
installazione interno
X2
Spazio di
installazione esterno
R
min.
R
max.
d1 MAX.
  [mm] [mm] [mm] [mm] [mm] [mm]
 TB29.27.22.3.01.0 27 22 200 320 69 82 17 a richiesta
 TB29.27.22.4.01.0 27 22 200 320 69 82 17 a richiesta
 TB29.27.22.5.01.0 27 22 200 320 69 82 17 a richiesta
 TB29.27.22.6.01.0 27 22 200 320 69 82 17 a richiesta
Altre informazioni sull'articolo scelto:
CAD 3D Ordinazione campione PDF Richiesta prezzo Prezzi differenziati myCatalog
twisterband TB30.75.22 – sistema di apertura con blocco
cod. art.:
Angolo di rotazione [°]:
twisterband
Codice art. Larghezza interna Altezza interna X1
Spazio di
installazione interno
X2
Spazio di
installazione esterno
R
min.
R
max.
d1 MAX.
  [mm] [mm] [mm] [mm] [mm] [mm]
 TB30.75.22.7.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.8.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.9.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.10.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.11.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.12.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.13.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.14.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.15.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.16.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.17.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.18.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.19.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.20.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.21.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.22.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.23.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.24.01.0 75 22 90 330 44 77 17 a richiesta
 TB30.75.22.25.01.0 75 22 90 330 44 77 17 a richiesta
Altre informazioni sull'articolo scelto:
CAD 3D Ordinazione campione PDF Richiesta prezzo Prezzi differenziati myCatalog
twisterband

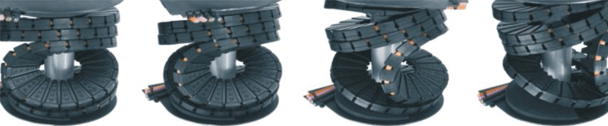

Esempio di twisterband



*tipo di installazione orizzontale
