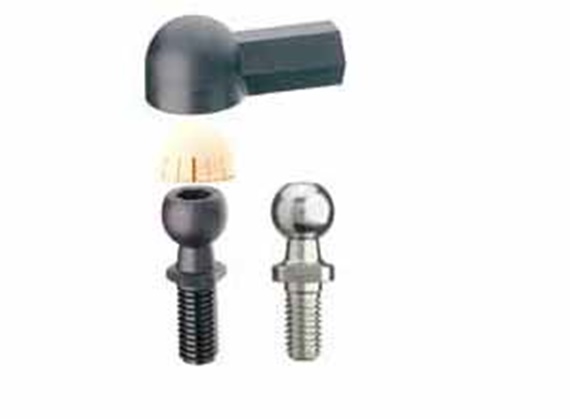

Collegamento per movimenti rotatori e oscillanti
Peso ridotto
Molto facile da montare
Capacità ammortizzanti
Resistente a sporco e polvere
Perno sferico in plastica o metallo
d1 [mm]: |
|

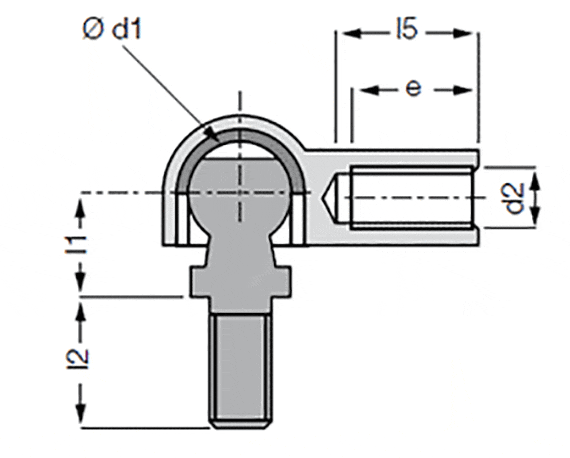

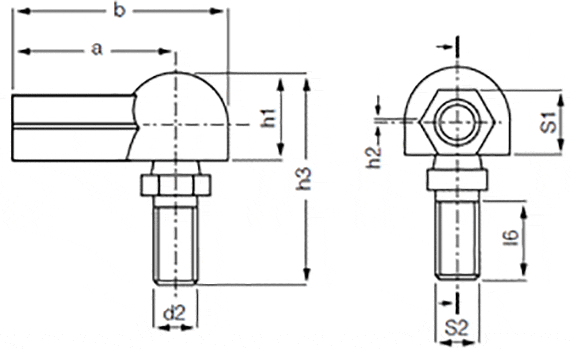

| Codice art. | d1 +0,1 -0,1 | d2 | d4 +0,5 -0,5 | l1 +0,2 -0,2 | l2 +0,3 -0,3 | l5 | l6 min. | h1 +0,4 -0,4 | h2 +0,5 -0,5 | h3 +0,5 -0,5 | a +0,3 -0,3 | b +0,5 -0,5 | e +1,0 -1,0 | S1 | max. angolo di oscillazione | Peso [g] | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WGRM-05 | 8 | M5 | 12,8 | 9 | 10,2 | 14 | 8,2 | 10,8 | 0,65 | 25,6 | 22 | 28,4 | 11 | 8 | 25° | 2,6 | 2,40 EUR | |
| WGRM-06 | 10 | M6 | 14,8 | 11 | 12,5 | 16 | 10,5 | 12,3 | 0,7 | 30,9 | 25 | 32,4 | 13 | 9 | 25° | 3,8 | 2,58 EUR | |
| WGRM-08 | 13 | M8 | 19,3 | 13 | 16,5 | 18 | 13,5 | 16,2 | 1,15 | 39,15 | 30 | 39,7 | 16 | 12 | 25° | 8 | 2,78 EUR | |
| WGRM-10 | 16 | M10 | 24,0 | 16 | 20 | 20 | 16 | 20 | 1,15 | 47,5 | 35 | 47 | 18 | 14 | 25° | 13,7 | 3,05 EUR | |
| WGRM-05-MS | 8 | M5 | 9 | 10,2 | 14 | 8,2 | 10,8 | 0,65 | 25,6 | 22 | 28,4 | 11 | 8 | 25° | 2,6 | 4,98 EUR | ||
| WGRM-06-MS | 10 | M6 | 11 | 12,5 | 16 | 10,5 | 12,3 | 0,7 | 30,9 | 25 | 32,4 | 13 | 9 | 25° | 3,8 | 5,20 EUR | ||
| WGRM-08-MS | 13 | M8 | 13 | 16,5 | 18 | 13,5 | 16,2 | 1,15 | 39,15 | 30 | 39,7 | 16 | 12 | 25° | 8 | 6,05 EUR | ||
| WGRM-10-MS | 16 | M10 | 16 | 20 | 20 | 16 | 20 | 1,15 | 47,5 | 35 | 47 | 18 | 14 | 25° | 13,7 | 7,64 EUR |
tipo di articolo: |
|
d1 [mm]: |
|
| Codice art. | d1 +0,1 -0,1 | d2 | d4 +0,5 -0,5 | l1 +0,2 -0,2 | l2 +0,3 -0,3 | l5 | l6 min. | h1 +0,4 -0,4 | h2 +0,5 -0,5 | h3 +0,5 -0,5 | a +0,3 -0,3 | b +0,5 -0,5 | e +1,0 -1,0 | S1 | max. angolo di oscillazione | Peso [g] | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WGLM-05 | 8 | M5 | 12,8 | 9 | 10,2 | 14 | 8,2 | 10,8 | 0,65 | 25,6 | 22 | 28,4 | 11 | 8 | 25° | 2,6 | 2,40 EUR | |
| WGLM-06 | 10 | M6 | 14,8 | 11 | 12,5 | 16 | 10,5 | 12,3 | 0,7 | 30,9 | 25 | 32,4 | 13 | 9 | 25° | 3,8 | 2,58 EUR | |
| WGLM-08 | 13 | M8 | 19,3 | 13 | 16,5 | 18 | 13,5 | 16,2 | 1,15 | 38,8 | 30 | 39,7 | 16 | 12 | 25° | 8 | 2,78 EUR | |
| WGLM-10 | 16 | M10 | 24,0 | 16 | 20 | 20 | 16 | 20 | 1,15 | 47 | 35 | 47 | 18 | 14 | 25° | 13,7 | 3,05 EUR | |
| WGLM-05-MS | 8 | M5 | 9 | 10,2 | 14 | 8,2 | 10,8 | 0,65 | 25,6 | 22 | 28,4 | 11 | 8 | 25° | 2,6 | 4,98 EUR | ||
| WGLM-06-MS | 10 | M6 | 11 | 12,5 | 16 | 10,5 | 12,3 | 0,7 | 30,9 | 25 | 32,4 | 13 | 9 | 25° | 3,8 | 5,20 EUR | ||
| WGLM-08-MS | 13 | M8 | 13 | 16,5 | 18 | 13,5 | 16,2 | 1,15 | 38,8 | 30 | 39,7 | 16 | 12 | 25° | 8 | 6,05 EUR | ||
| WGLM-10-MS | 16 | M10 | 16 | 20 | 20 | 16 | 20 | 1,15 | 47 | 35 | 47 | 18 | 14 | 25° | 13,7 | 7,64 EUR |
| Numero d'ordine | Max. (carico) assiale | Max. (carico) assiale | Max carico assiale a trazione | Nell'asse del filetto |
|---|---|---|---|---|
| Carico a trazione [N] | Carico a compressione [N] | [N] | [N] | |
| (nell'asse del perno) | (nell'asse del perno) | (con perni in tecnopolimero) | (con perni in acciao) | |
| WGRM-05 | 30 | 200 | 100 | 600 |
| WGRM-06 | 35 | 300 | 140 | 800 |
| WGRM-08 | 250 | 500 | 200 | 1500 |
| WGRM-10 | 250 | 900 | 400 | 1900 |
| Numero d'ordine | Max. (carico) assiale | Max. (carico) assiale | Max carico assiale a trazione | Nell'asse del filetto |
|---|---|---|---|---|
| Carico a trazione [N] | Carico a compressione [N] | [N] | [N] | |
| (nell'asse del perno) | (nell'asse del perno) | (con perni in tecnopolimero) | (con perni in acciao) | |
| WGRM-05 | 15 | 100 | 50 | 300 |
| WGRM-06 | 17,5 | 150 | 70 | 400 |
| WGRM-08 | 125 | 250 | 100 | 750 |
| WGRM-10 | 125 | 450 | 200 | 950 |
