La tecnologia di azionamento esente da manutenzione garantisce il posizionamento duraturo delle testine di stampa presso Elried

Cosa serviva? Posizionamento altamente preciso e regolabile delle testine di stampa nei sistemi di marcatura.

Requisiti: Elevata precisione nell'intervallo di 0,1 millimetri, funzionamento affidabile e duraturo e assenza di manutenzione, conformità FDA e funzionamento senza lubrificanti esterni

Settore: Tecnologia di stampa / sistemi di marcatura

Successo per il cliente: Con gli assi a cinghia dentata drylin ZLW, incluso il sistema di controllo motore drylin D1 e i motori passo-passo Nema, sono garantiti elevata precisione e velocità durante la regolazione delle testine di stampa. La tecnologia di azionamento completamente autolubrificante esente da manutenzione garantisce inoltre un funzionamento autonomo. Insieme ai rivestimenti conformi FDA, la tecnologia di azionamento può quindi essere utilizzata anche in aree igienicamente esigenti.

Elried sviluppa e produce sistemi per la marcatura di prodotti e imballaggi da oltre 60 anni e l'azienda si distingue per le sue soluzioni particolarmente innovative. I sistemi di marcatura Elried si distinguono dalla concorrenza grazie al loro alloggiamento in alluminio compatto ma robusto, alla progettazione e alla produzione interamente "made in Germany". L'azienda commercializza sistemi di marcatura con il marchio "Edding in-line" in partnership con Edding AG. Le stampanti sono utilizzate in un'ampia gamma di settori, dall'industria alimentare e delle bevande al settore della logistica e dei trasporti fino all'industria automobilistica.

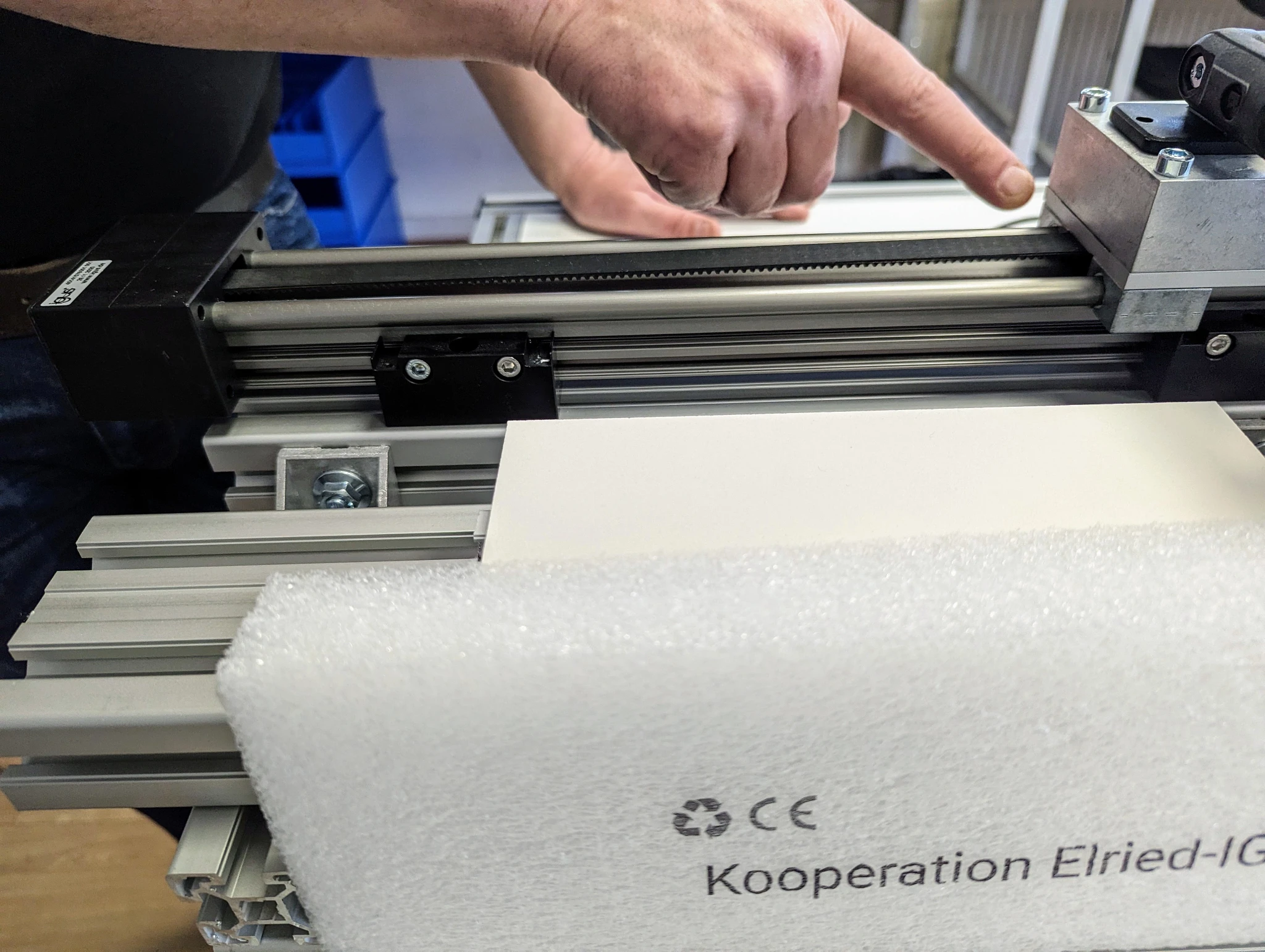

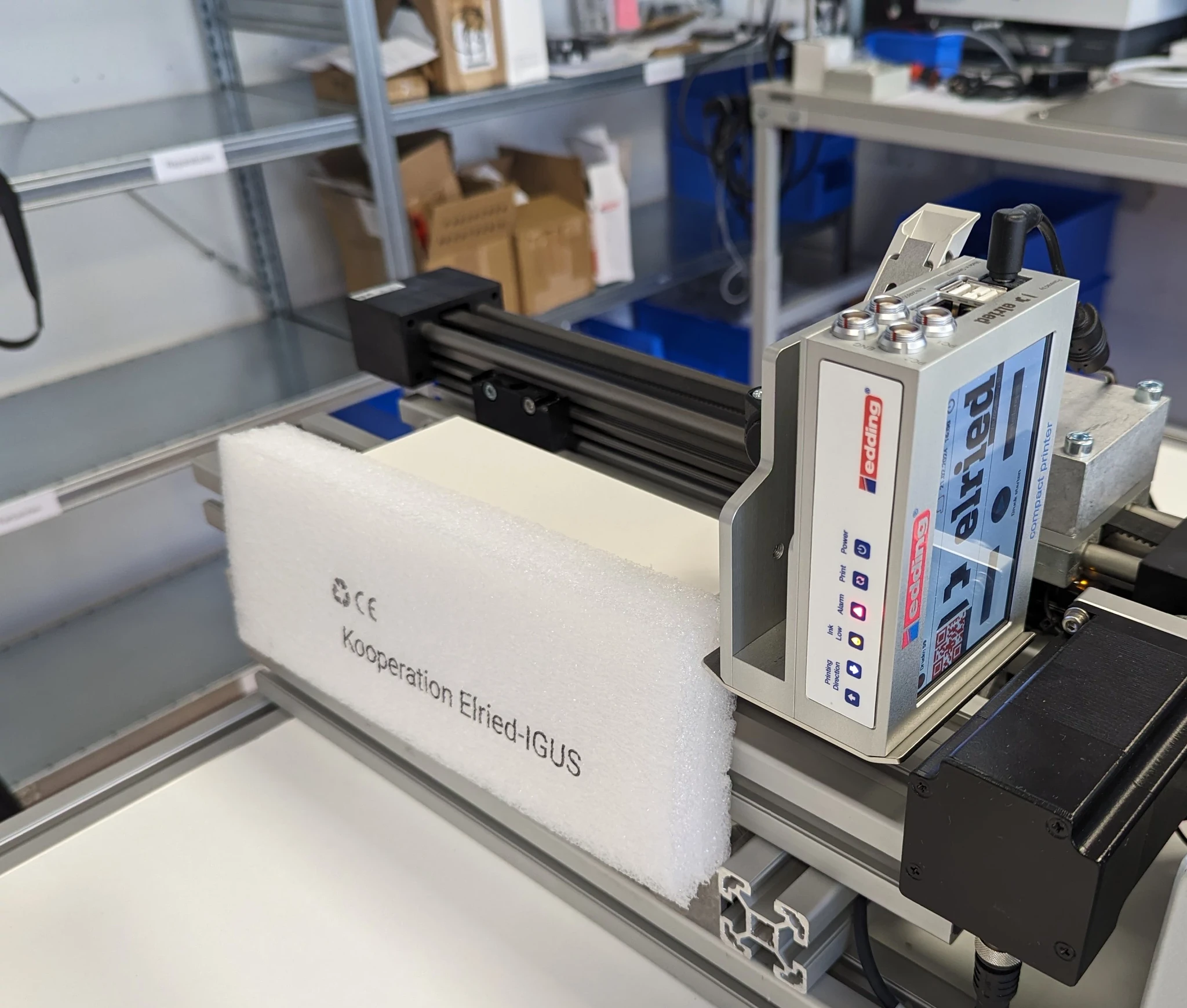

Il cuore dei sistemi di marcatura Elried sono gli assi lineari, che garantiscono un posizionamento preciso delle testine di stampa. La tecnologia di azionamento per le testine di stampa deve essere selezionata con molta attenzione. I sistemi devono funzionare in modo autonomo per anni. Le esigenze sui componenti in termini di funzionamento senza manutenzione e durata sono di conseguenza elevate per i sistemi Elried. Ma non è solo l'affidabilità a svolgere un ruolo. I sistemi di marcatura devono anche essere estremamente precisi. Per la stampa sono richieste accuratezze di ripetizione nell'intervallo di 0,1 millimetri, e

per diversi anni. Elried si concentra anche sul mercato in crescita della sicurezza alimentare: le normative sulle sostanze nocive in relazione agli alimenti stanno diventando sempre più severe in tutta Europa. Insieme a Edding, Elried ha già lavorato intensamente allo sviluppo di inchiostri per uso alimentare. Tuttavia, il campo di applicazione igienicamente esigente comporta anche una serie di requisiti aggiuntivi per la tecnologia di azionamento: ad esempio, l'attenzione è rivolta alla conformità FDA dei materiali e alla questione dell'assenza di lubrificanti. L'uso di lubrificanti esterni nella tecnologia di azionamento non solo comporterebbe un rischio di contaminazione dei prodotti, ma anche un maggiore impatto ambientale.

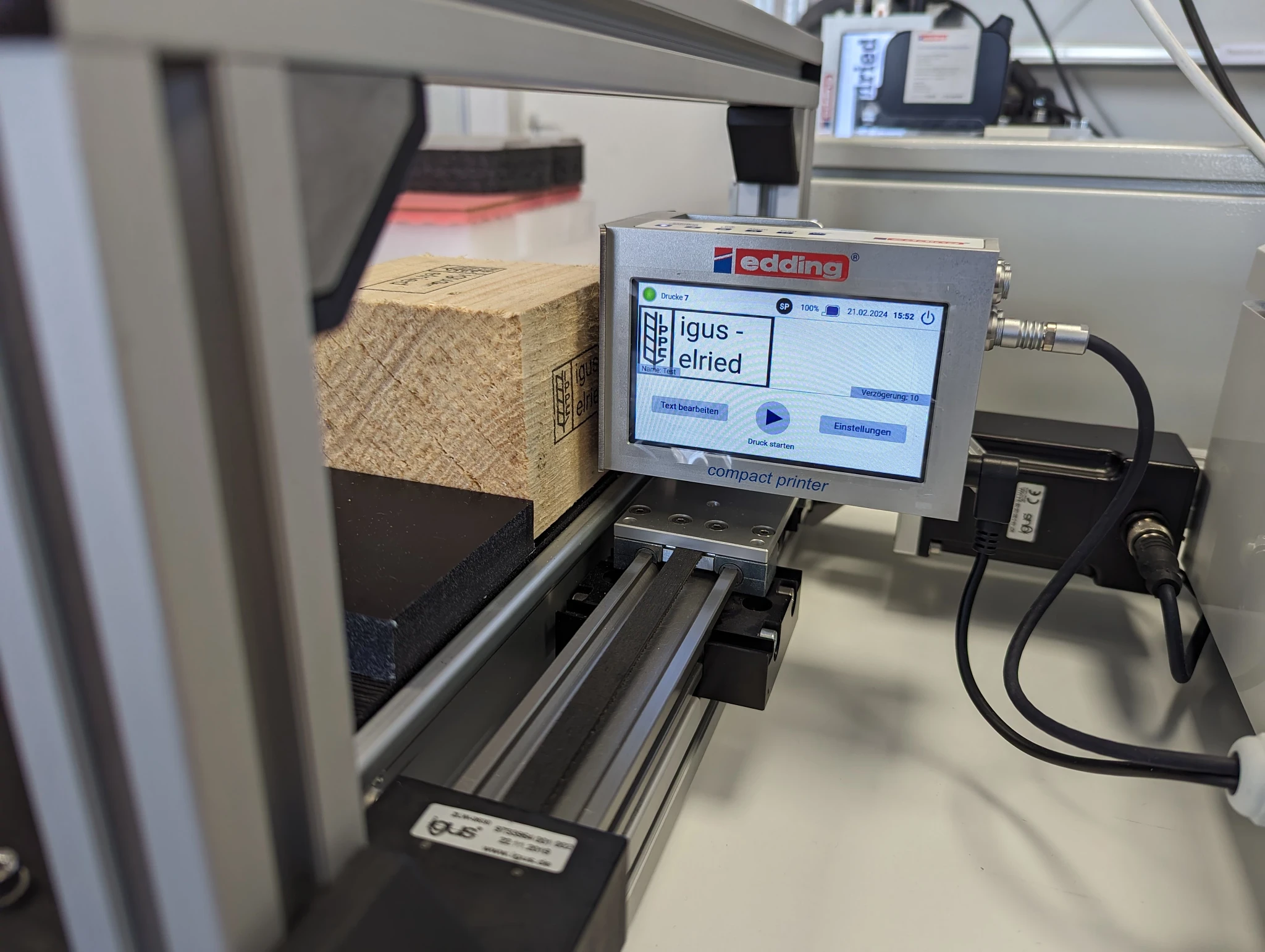

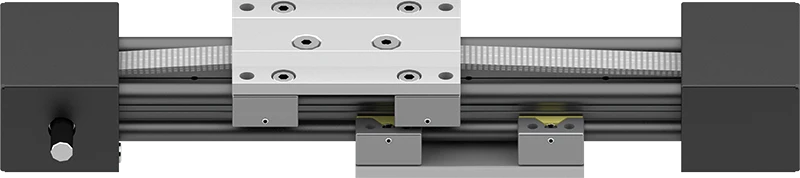

Gli assi sono caratterizzati da elevata precisione, velocità e funzionamento senza manutenzione, che garantisce il funzionamento autonomo dei sistemi per molti anni. In particolare, gli assi ZLW-0630 e ZLW-1040 vengono utilizzati per il movimento rapido e lineare delle testine di stampa. L'asse a cinghia dentata ZLW è anche estremamente durevole, come dimostrato dai test di resistenza nel laboratorio igus: lì vengono messi alla prova con circa 1,5 milioni di doppie corse a una velocità di 0,5 m/s, un'accelerazione di 2 m/s

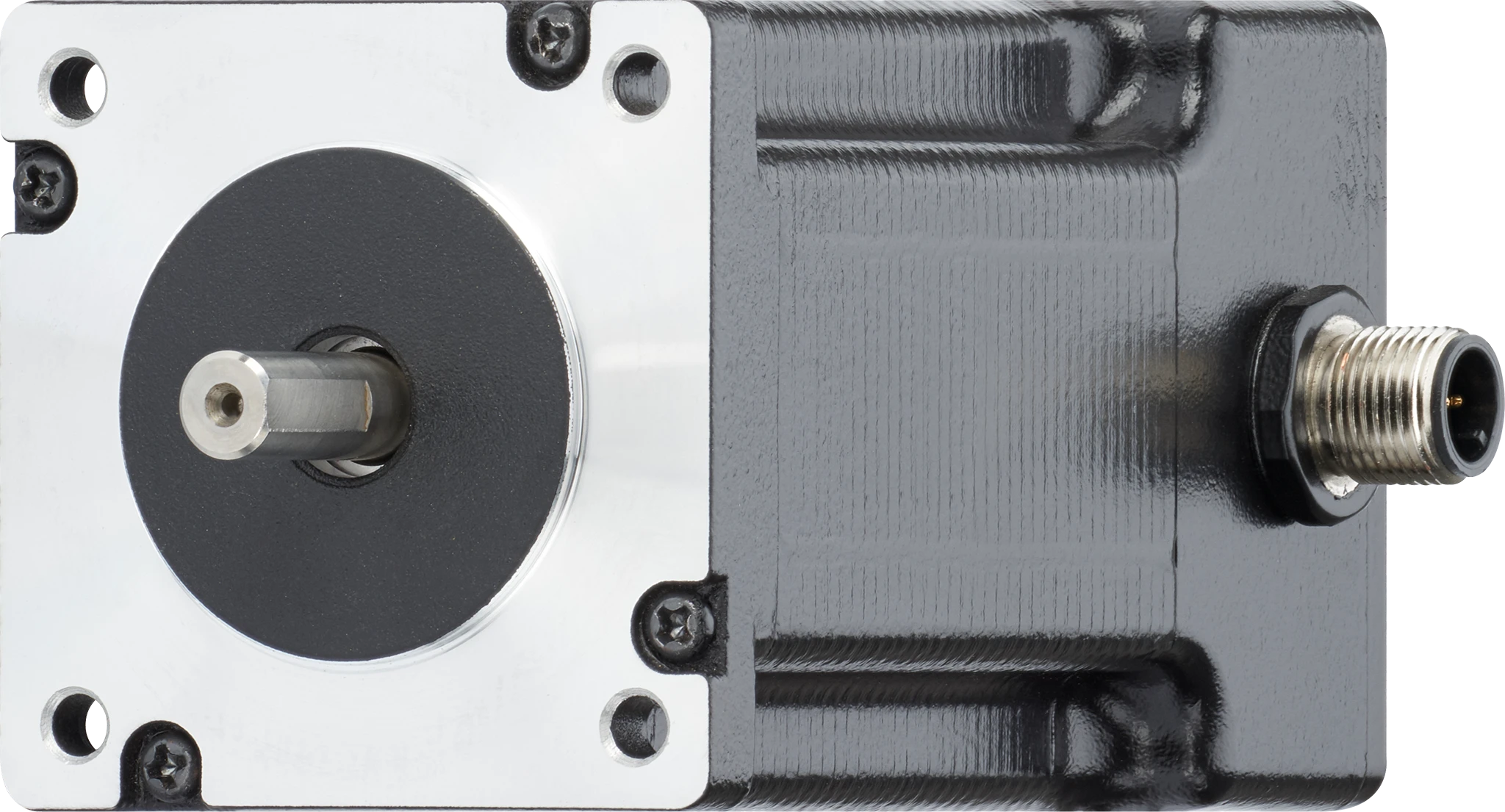

Elried acquista anche motori passo-passo Nema da igus, dove vengono utilizzati prevalentemente i motori passo-passo Nema24 con una coppia di tenuta di 3,5 Nm. La tecnologia di azionamento è pronta per il collegamento e può essere personalizzata. È anche molto silenziosa e sostenibile, poiché non richiede olio lubrificante ed è estremamente affidabile.

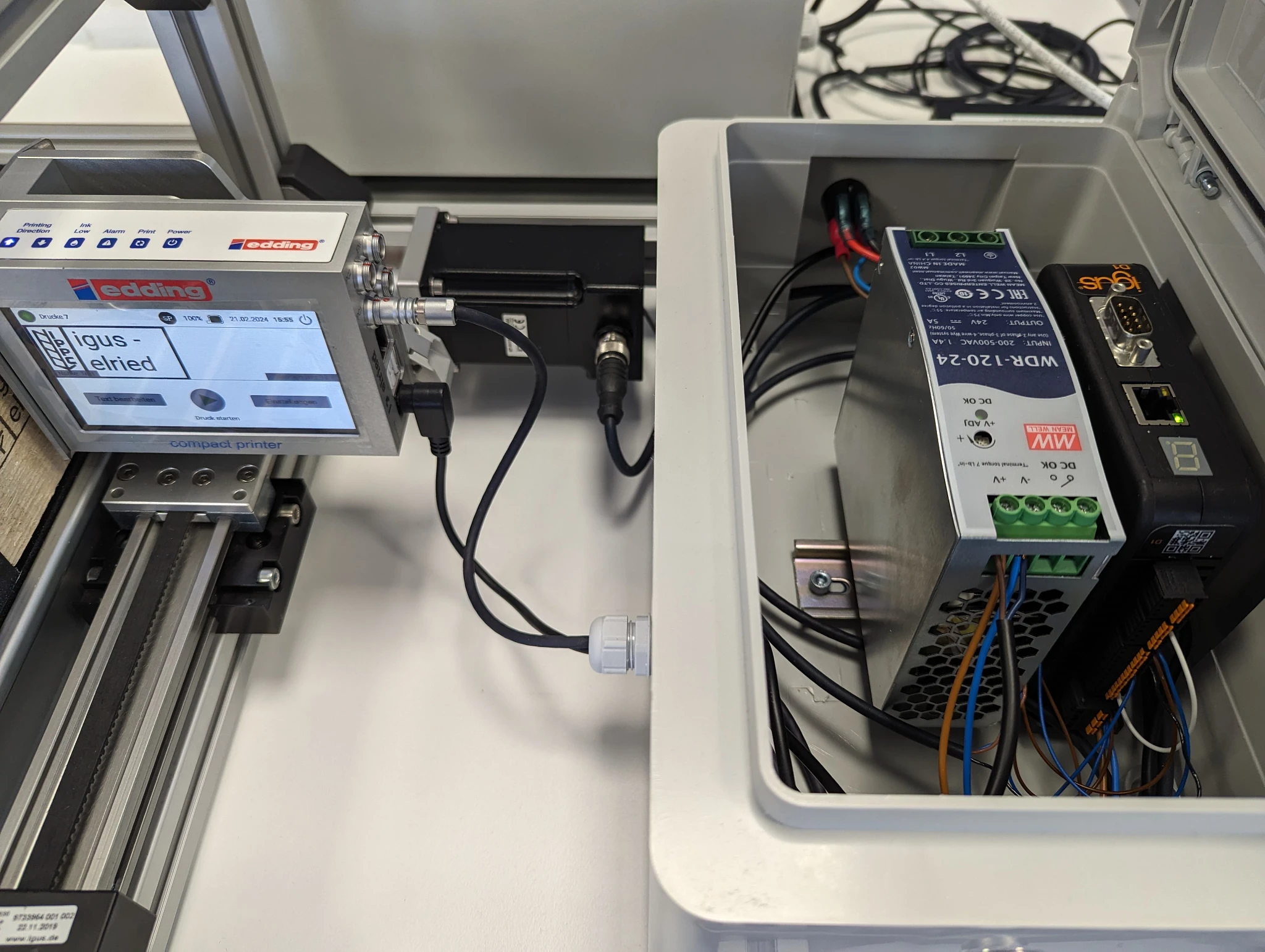

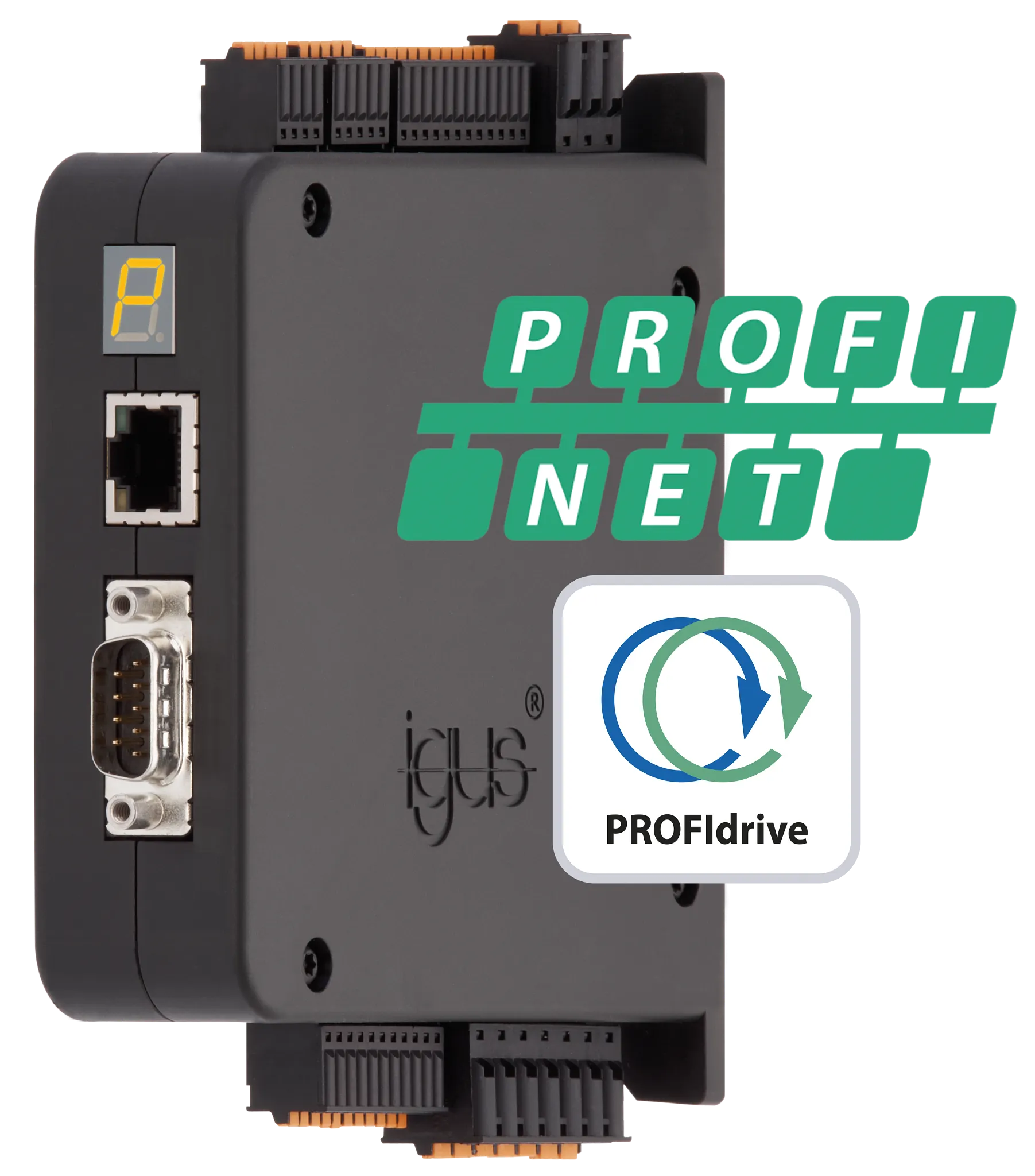

Infine, l'azienda si affida ai sistemi di controllo motore drylin D1 nei sistemi di marcatura, che sono abbinati in modo ottimale agli assi lineari e consentono una configurazione rapida e semplice. Sono adatti per motori passo-passo, DC ed EC/BLDC e vengono semplicemente azionati tramite l'indirizzo IP del browser anziché tramite un'app aggiuntiva. I sistemi di controllo non richiedono conoscenze pregresse, mentre una funzione di apprendimento consente di effettuare impostazioni di posizione con un solo clic. Ciò semplifica la parametrizzazione e riduce significativamente i potenziali errori operativi.
