Panoramica dei prodotti drylin® E - "E“ come elettrico

drylin® E ricerca prodotti e calcolo della durata d'esercizio

Dopo aver selezionato i parametri dell'applicazione, la ricerca prodotti mostra una panoramica delle tavole slitte e dei motori compatibili. La ricerca prodotti calcola il prezzo individuale dell'asse lineare nonché i carichi del motore e la durata prevista in cicli. Con soli pochi clic è possibile configurare un asse lineare completo comprensivo di motore, cavo di alimentazione e componenti di montaggio.


Show full size
Programma di fornitura:
Controllo motore D1
drylin® E sistema di controllo motore D1
Sistema di controllo motore per tutti i motori igus®

Per numerose attività di automazione senza programmazione. Per singoli assi o portali lineari ambientali e DeltaRobot, server web integrato per l'inserimento di dati / Non è necessario installare software o app per PC, tablet o smartphone. Motori passo passo (ST), DC ed EC con correnti di picco fino a 21A e input/output da 48V, input analogici, CANopen, ModbusTCP per la connessione a sistemi di controllo master come Siemens o Beckhoff

Controllo motore D3
drylin® E sistema di controllo motore D3
Unità di controllo motore per tutti i motori DC igus®

Automazione semplice, software preinstallato accessibile da qualsiasi periferica. Funzionamento tramite finecorsa o tramite monitoraggio del consumo di correte del motore. Funzionamento sinistra/destra e controllo diretto della velocità. Possibilità di connettere interruttori/joystick esterni. Diverse modalità di funzionamento, manuale (TIP) o automatico in continuo. Rampe di accelerazione regolabili. Alimentazione 24 V / 2,5 A.

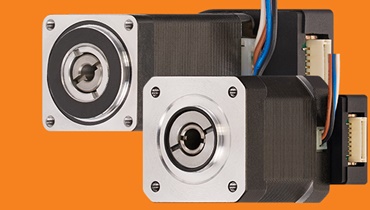

Motore passo passo NEMA17
drylin® E NEMA 17
Compatto a potenza elevata

Questo piccolo motore presenta coppia e velocità elevate. Movimenti affidabili e rapidi di piccoli carichi.

Motore passo passo NEMA23
drylin® E NEMA 23
La taglia più utilizzata nei motori passo-passo

Coppia e velocità elevate sono i principali vantaggi. Questo motore è la scelta migliore per la maggior parte delle applicazioni a medio carico.

motore passo passo NEMA23XL
drylin® E NEMA 23XL
La potenza motore, di media taglia

Uno sviluppo avanzato del tipico NEMA23 con circa il doppio della coppia. Le dimensioni di montaggio sono le stesse del NEMA23, può quindi essere usato sulla stessa superficie di montaggio.

Motore passo passo NEMA34
drylin® E NEMA 34
Grande taglia, potenza

Le applicazioni con carichi elevati devono utilizzare il tipo di taglia grande. Sovrastrutture a doppi profili paralleli o per uso pesante sono tipiche di queste applicazioni.

Mandrino drylin® E
drylin® E - mandrini

Sono usati in soluzioni autonome per progetti personalizzati in spazi di installazione ristretti.

Motori CC - Ruotare semplicemente
drylin® E - motori CC

I motori CC possono eseguire semplici movimenti lineari. Il motore può essere ruotato con una batteria o con una semplice unità di alimentazione.

Motore encoder drylin® E IP65/IP68
drylin® E - NEMA23 IP65 & IP68

I motori passo passo IP65 (spruzzi d'acqua) e IP68 (immersione) sono idealmente adatti per utilizzi in ambienti umidi e bagnati.

drylin® E - cambio per motori passo passo
drylin® E - cambio per motori passo passo

Con possibilità di eseguire regolazioni di formato heavy-duty o movimenti lineari anche con motori più piccoli.

drylin® motori DC con scanalatura

drylin® motori DC con scanalatura

drylin® motori DC con scanalatura

drylin® E kit adattatori per servomotori

Kit adattatori per servomotori

drylin® E kit adattatori per servomotori

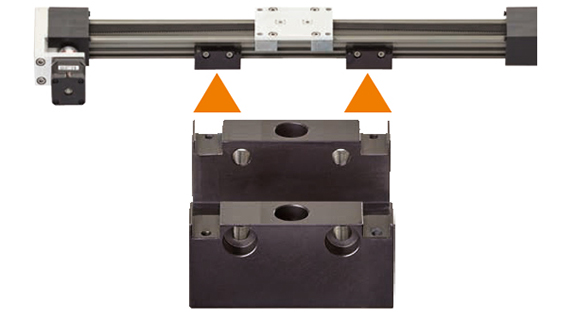

drylin® E accessori

Distanziale, flangia del motore e accoppiamento per le giuste combinazioni di motore e slitta lineare.

drylin® E accessori

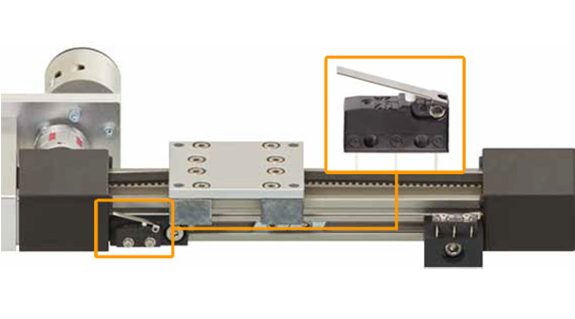

drylin® E - Interruttore di finecorsa e di riferimento

Interruttore di finecorsa e di riferimento adatto per l'asse lineare drylin®

drylin® E - Interruttore di finecorsa e di riferimento

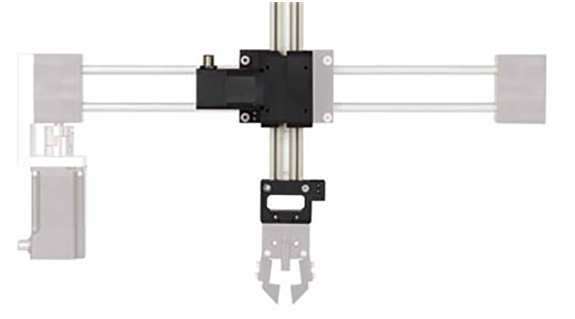

GRW-0630 - alta dinamicità con carichi ridotti

Asse a sbalzo piccola e leggera per applicazioni di raccolta e posizionamento

GRW-0630 - alta dinamicità con carichi ridotti

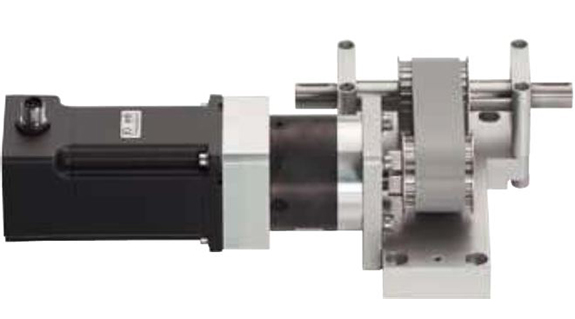

Azionamento portali drylin® E unità di azionamento per portali

drylin® E unità di azionamento per portali - dimensioni compatte per strutture a portale

Azionamento portali drylin® E unità di azionamento per portali

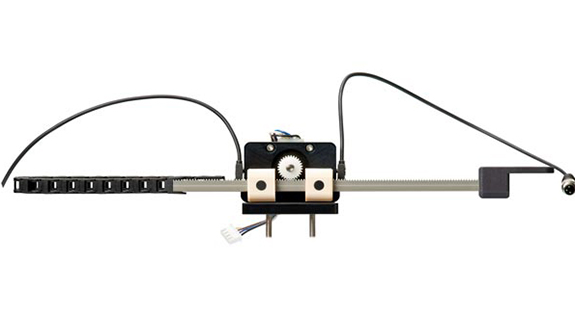

Stroke x2 for gantries ...

z axis with longer stroke for the lubrication-free drylin® boom arm axes

Stroke x2 for gantries ...

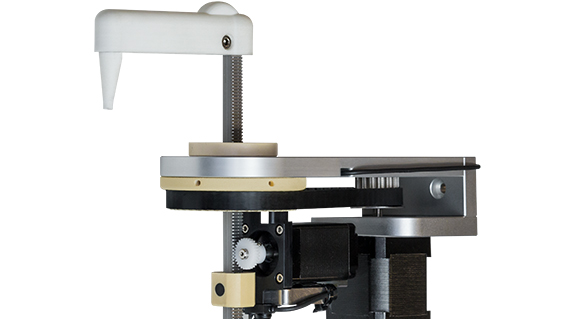

drylin® Q - asse del manipolatore

drylin® Q - l'asse del manipolatore sposta i componenti in spazi ristretti e con un peso ridotto

drylin® Q - asse del manipolatore

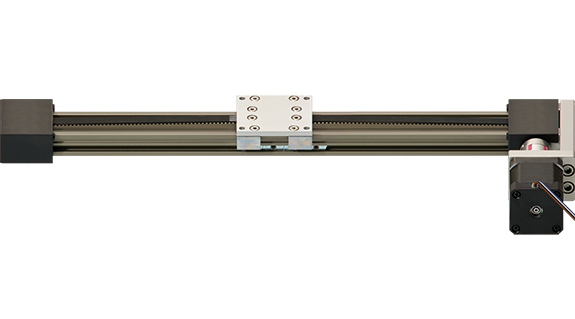

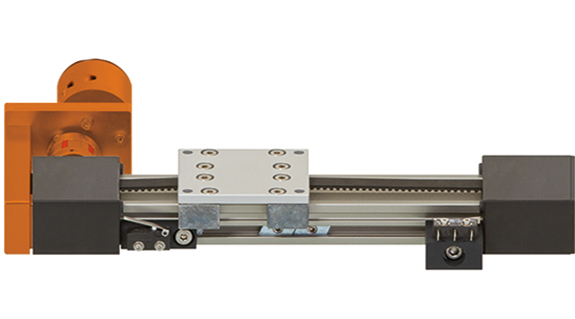

Assi lineari elettrici con motore drylin® E

Assi lineari elettrici con motore drylin® E

Assi lineari elettrici con motore drylin® E

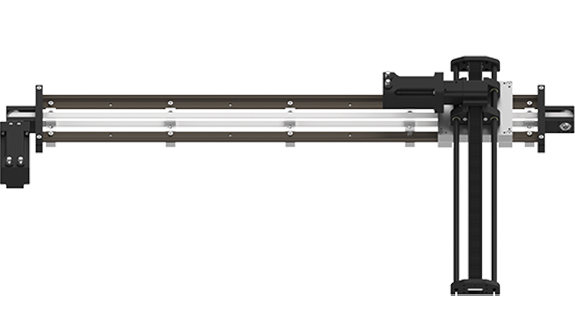

Gamma di prodotti portali drylin® E

Portali drylin® - piatti, lineari, ambientali

Gamma di prodotti portali drylin® E


A = motori passo passo igus®

economico

Soluzioni senza manutenzione

Quattro dimensioni di installazione

15 varianti


B = Accoppiamento
C = Flangia motore: connessione per motori passo passo
D = Supporti madreviti cuscinetti a sfera
E = Cintura dentata, filetto trapezoidale o elicoidale alto
F = Lamine di scorrimento realizzate in iglidur® J esenti da manutenzione
G = Sistema di guida lineare esente da lubrificazione che utilizza cuscinetti in tecnopolimero

taglia del motore dati del motore asse a cinghia
possibile/consigliato
mandrino
NEMA17 Coppia di tenuta Mo[Nm]=0,5
dimensione flangia 42 mm
ZLW-0630
ZLW-1040
SAW-0630
SAW-1040
SHT-12
SLW-1040
SLW-1080
NEMA23 Coppia di tenuta Mo[Nm]=2,0
dimensione flangia 56 mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA23XL Coppia di tenuta Mo[Nm]=3,5
dimensione flangia 60 mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA34 Coppia di tenuta Mo[Nm]=5,9
dimensione flangia 86 mm
ZLW-1660 SHT-20
SLW-1660*
SLW-2080*

* = a richiesta
