triflex® RS

Istruzioni di montaggio per il Sistema TRC e TRE

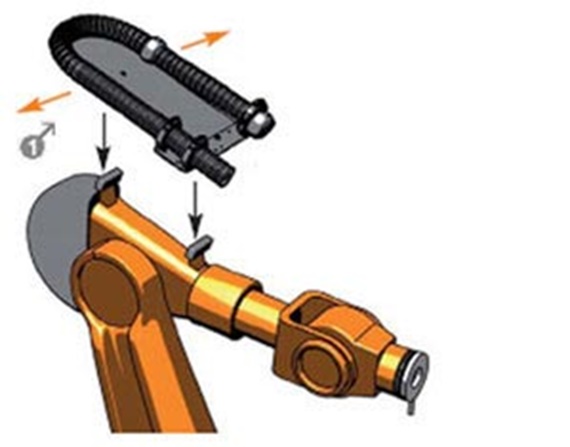

Applicare triflex® RS premontato al Robot.

1

Sistema con scorrimento laterale completo

Montaggio senza adattatore triflex® RS

In presenza di una foratura identica a quella del robot triflex® RS può essere installato direttamente sul robot stesso.

Non spostare le posizioni del coperchio

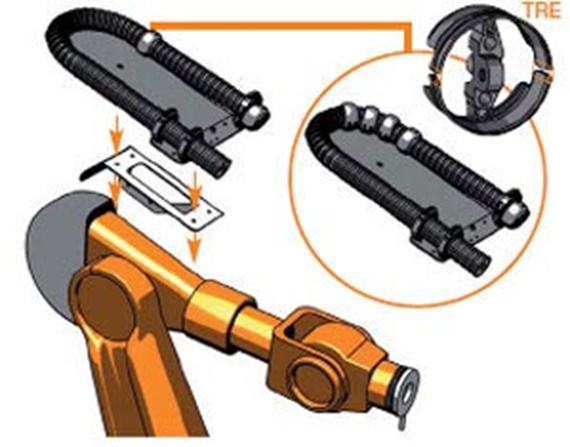

Montaggio con dima triflex® RS

In presenza di una foratura diversa da quella del robot occorre montare la dima triflex® RS tra il robot e triflex® RS.

Non spostare le posizioni del coperchio

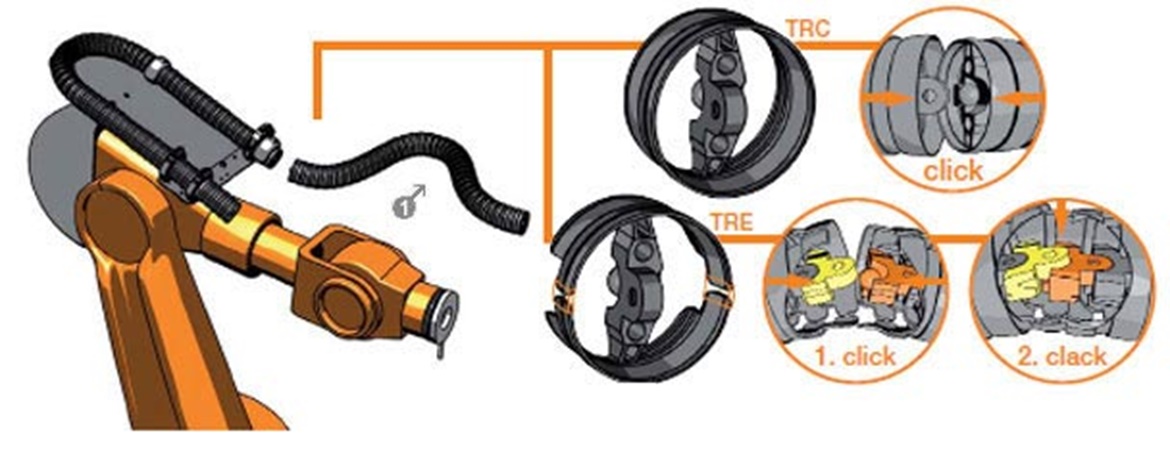

Montare l'estremità mobile triflex® R e adattare la lunghezza.

1

Utilizzo di distanziatori come elementi di connessione nella versione TRE

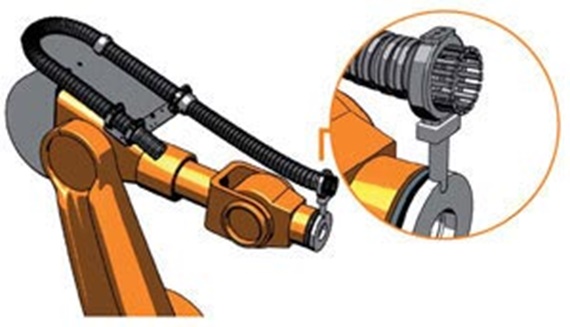

Montare l'elemento di connessione con fissacavi nella parte mobile e fissare triflex® R.

1

Gancio esterno grande

Modello standard

Serraggio diretto all'applicazione e fissaggio cavi tramite fascette nelle scanalature del fissacavi.

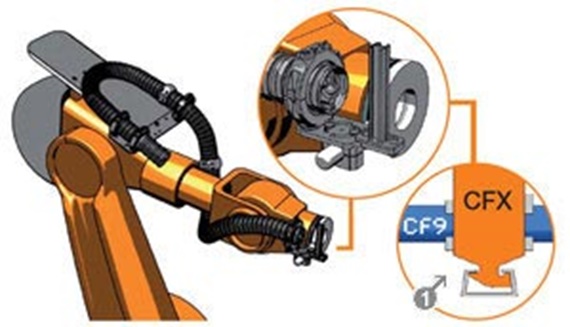

Modello Heavy-Duty

Serraggio all'asse ausiliare montato sul robot. Fissaggio dei cavi tramite clip CFX sulle doppie guide a C.

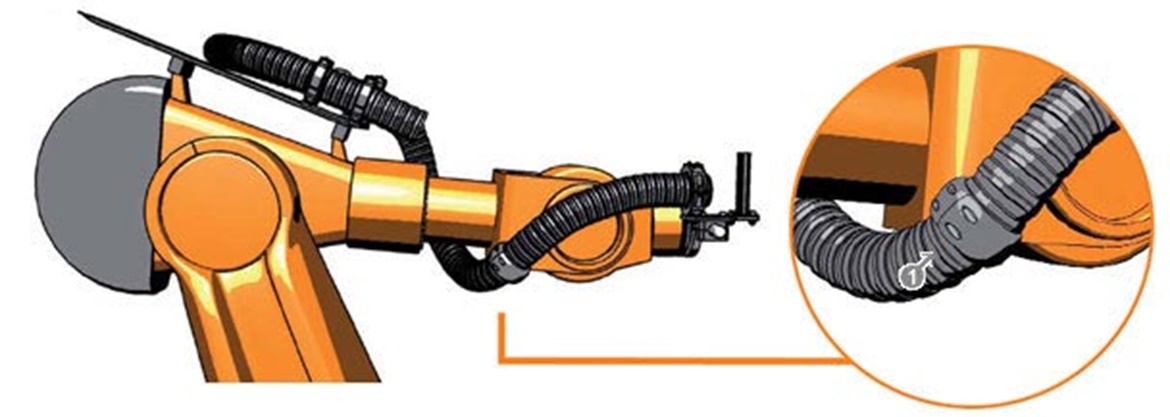

Optional: Protezioni per bordi taglienti.

1

Protezione
