triflex® R sistemi di ritrazione TRC TRE TRCF

Per l'alimentazione di energia di robot articolati – Evita la formazione di nodi


RS

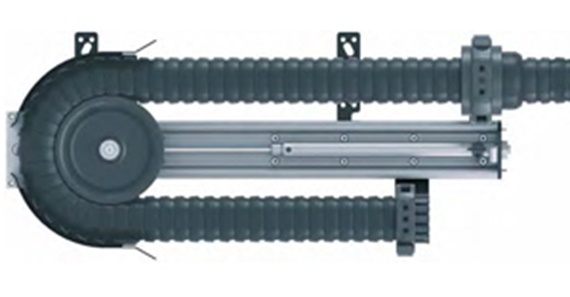

RSP

Sistema di ritrazione pneumatico

| Per le serie TRC·TRE·TRCF con un indice ø di 60-125 mm

Per robot con una capacità di carico a partire da circa 50 kg

Fino a 780 mm di ritrazione possibile

Per applicazioni con un elevato peso di riempimento

Forza di ritrazione pressoché costante per l'intera corsa

Componenti pneumatici standard

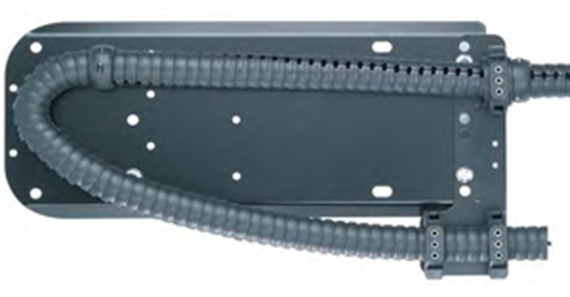

RS

RS

Sistema di ritrazione modulare

Per le serie TRC·TRE con un indice ø di 40-100 mm

Per robot con una capacità di carico a partire da circa 10 kg

Fino a 670 mm di ritrazione possibile

Se non è richiesto alcun sistema di guide lineari

In condizioni ambientali difficili

Forza di ritrazione con l'utilizzo di fibre di sostegno integrate

RS

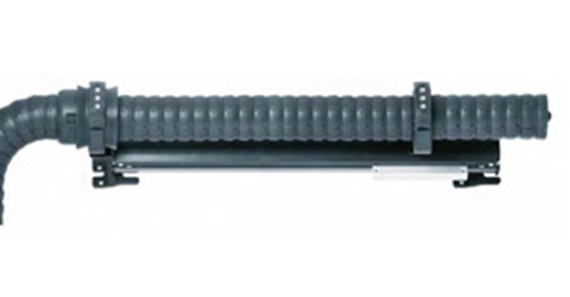

RSE lineare

Sistema di ritrazione lineare economico

Per le serie TRC·TRE·TRCF* conindice ø 40-125 mm

Speciale guida lineare senza raggi di curvatura ristretti

Fino a 490 mm di ritrazione possibile

Ritrazione lineare estremamente semplice senza curvature, bacchette a molla o rulli deflettori

Economica

Unità lineare igus® drylin® W esente da manutenzione

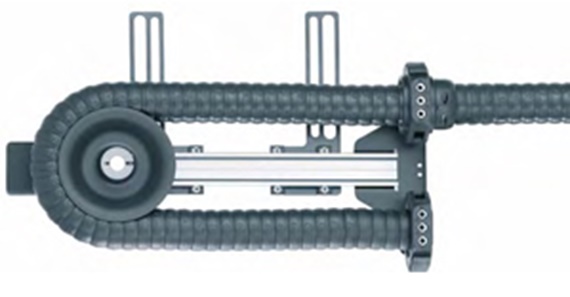

RS

RSE

Sistema di ritrazione economico

Per le serie TRC·TRE con un indice ø di 40 mm

Per robot piccoli, di peso ridotto

Fino a 500 mm di ritrazione possibile

Per movimenti altamente dinamici

Economica

Unità lineare igus® drylin® W esente da manutenzione

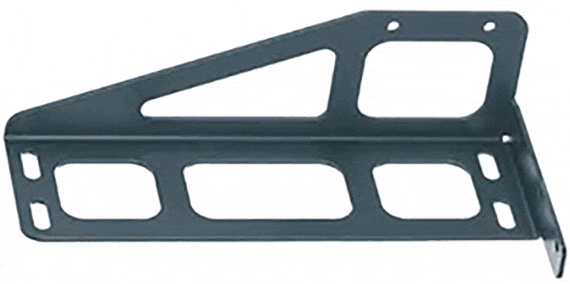

Attacchi di adattamento
Piastre di adattamento per sistemi di ritrazione

43 attacchi a magazzino per molti tipi di robot

Per tutti i moduli triflex® RSP , RS e RSE

Dati CAD 3D disponibili online per il download

Anche per robot con posizioni di montaggio laterali

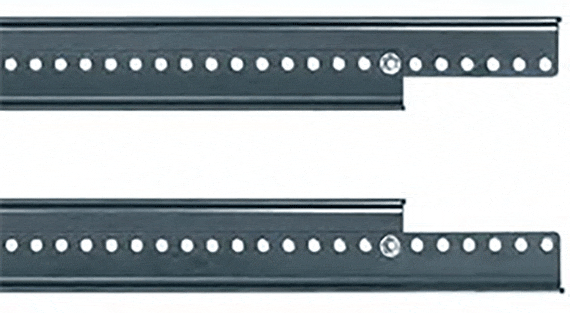

Sistemi di ritrazione regolabili
Unità di regolazione per i sistemi di ritrazione RSP e RS

Ampia gamma di regolazione di ± 250 mm

Combinabili con piastre di adattamento igus®

Semplifica l'allineamento anche in celle robot ristrette

Ausilio alla selezione dei sistemi di ritrazione triflex® R

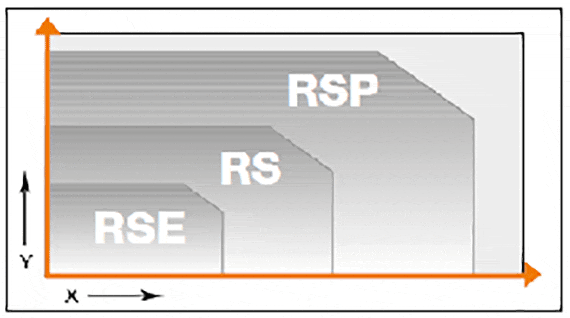

Diagramma RS

X= lunghezza totale della catena portacavi
Y= dimensione del robot


Possibile indice Ø per sistemi di ritrazione triflex® R

triflex® R
serie
RSP
ø Indice
RS
Ø Indice
RSE
Ø Indice lineare
RSE
Ø Indice
TRC 60 - 125 40 - 100 40 - 125 40
TRE 60 - 125 40 - 100 40 - 125 40
TRCF 85 - 100 - 85 - 100 -
TRL* - - - -
TRLF* - - - -
* Sistemi di ritrazione non disponibili per questa serie

triflex® R accessori:
Fibre di sostegno
Moduli con fibre di sostegno

Soluzioni personalizzate con pretensionamento diretto.

Fibre di sostegno
Kit di montaggio universale

Consente ai moduli con fibre di sostegno di essere posizionati ovunque sul braccio del robot.

Fissacavi per cavi a sezione elevata
Sistemi fissacavi per ampie sezioni trasversali

Fissacavi sicuro anche per cavi con un'ampia sezione trasversale.

triflex® R accessori per sistemi di guida TRC / TRE
Anelli di scorrimento

Con e senza cuscinetto orientabile

Protezioni e guaine resistenti al calore
Protezioni

Sicurezza extra in condizioni di funzionamento estreme.

Protezioni e guaine resistenti al calore
Guaina termoprotettiva

Protegge da trucioli e spruzzi di saldatura in metallo fino a 600°C

Clip UR
Clip UR

triflex® R attacchi per robot universali

Sistemi precablati per robot e cavi per robot

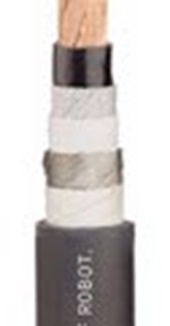

Cavi speciali CFROBOT

Cavi speciali per una lunga durata d'esercizio in applicazioni con robot.
