Catena energetica non supportata per il grande centro di lavorazione di Kao Ming

• Cosa serviva: sistema guidelok, catena energetica E4.80, cavo chainflex®
• Requisiti: elevato numero di cavi e tubi flessibili da guidare, lunghe distanze dispostamento Settore:
• produzionedi macchine utensili
• Successo per il cliente: alimentazione di energia e segnale rapida e con basse vibrazioni per i migliori risultati di lavorazione della macchina, la progettazione semplice riduce i requisiti di manutenzione, tempi di fermo macchina e intervalli di manutenzione notevolmente ridotti

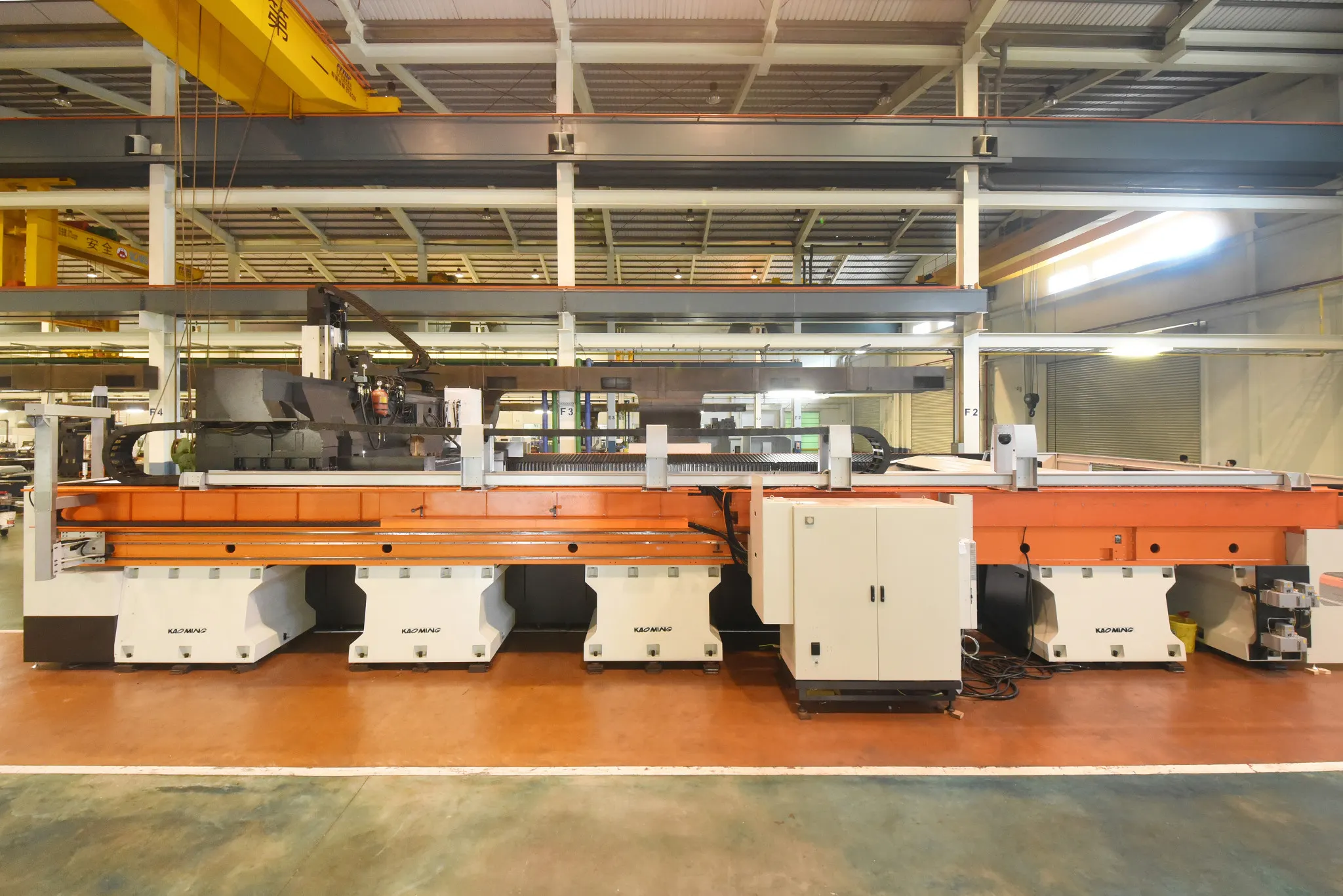

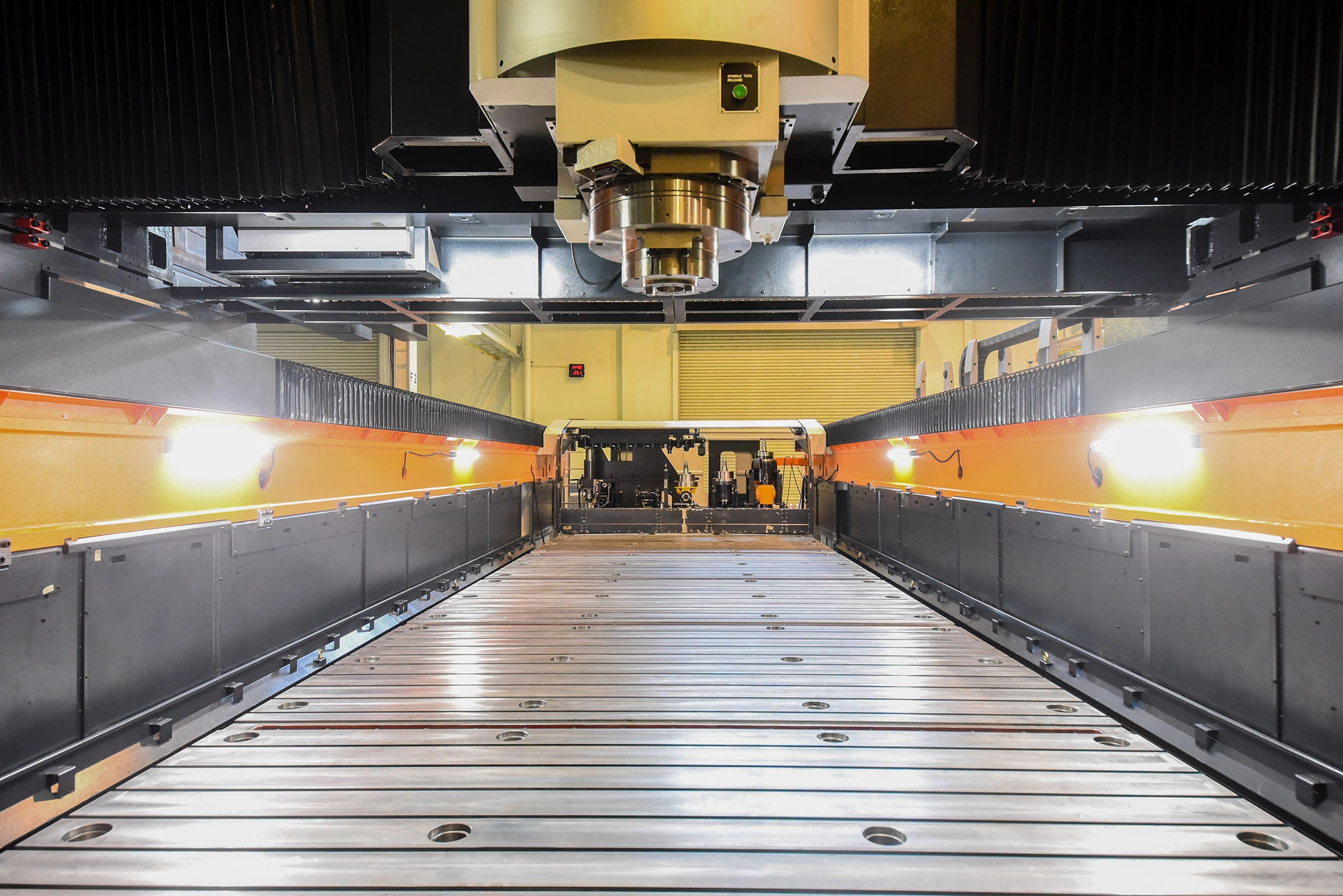

Kao Ming, con sede a Feng Yuan City, Taiwan, è un pioniere in Asia nello sviluppo e nella produzione di fresatrici a portale per lavorazioni pesanti. L'azienda pone i massimi requisiti sulla qualità dei suoi prodotti. Grande importanza è quindi attribuita alla costruzione di base estremamente stabile delle macchine. Ciò vale anche per la serie di macchine KMC-G, che è uno dei più grandi centri di lavorazione a portale dell'azienda e viene utilizzato principalmente per la lavorazione di pezzi nei settori aerospaziale e delle macchine utensili. Le guide a scatola sugli assi di traslazione del sistema garantiscono la massima rigidità e smorzamento. Mentre i primi sistemi della serie G nell'asse X avevano una corsa di sei metri, l'attuale serie di modelli ha ora una corsa di 13 metri.

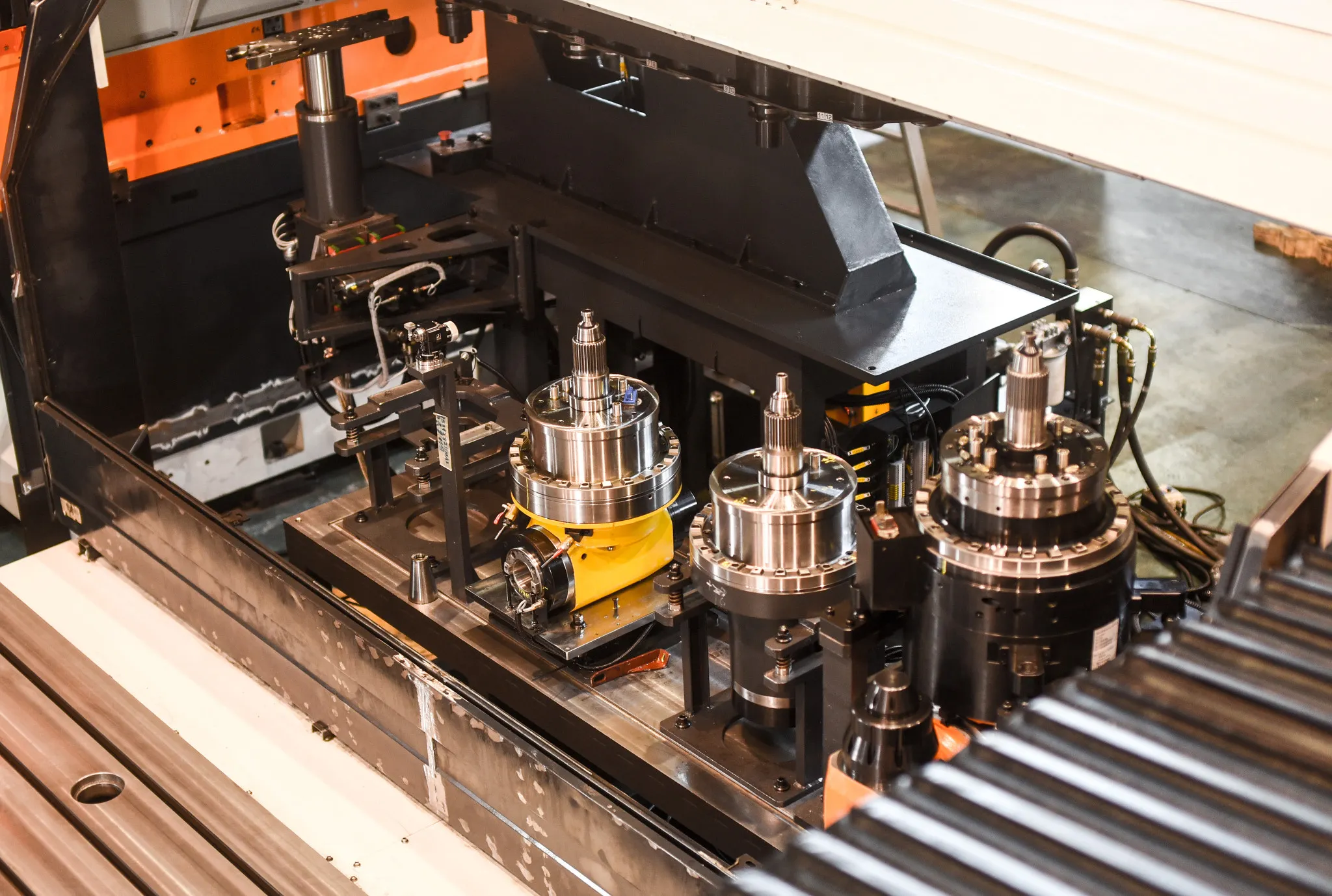

Per un cliente con requisiti aggiuntivi, era necessario un design della macchina personalizzato da parte del produttore. Il cliente finale desiderava la possibilità di lavorare a diversi angoli di lavoro e non solo in direzione orizzontale. A tale scopo, questa macchina è dotata di un dispositivo di cambio per il mandrino di lavorazione in modo che possano essere utilizzate teste di fresatura con diversi angoli di lavorazione. I vari mandrini aumentano il numero di cavi e tubi flessibili per energia, media e dati che devono essere instradati dall'armadio di controllo centrale attraverso il sistema fino all'unità di fresatura. La speciale progettazione del modulo aumenta anche le richieste sulla catena energetica, poiché le distanze di percorrenza sono più lunghe.

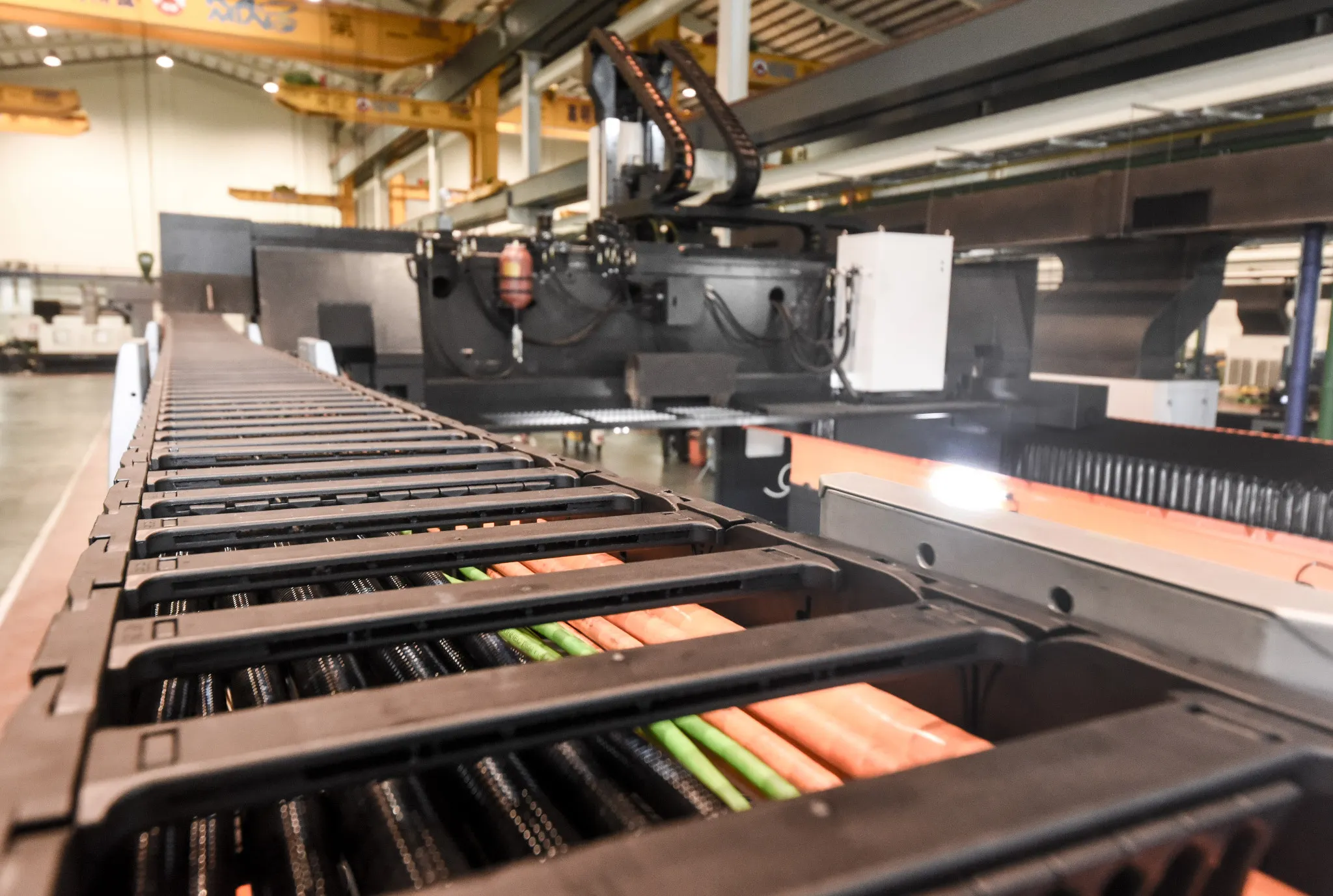

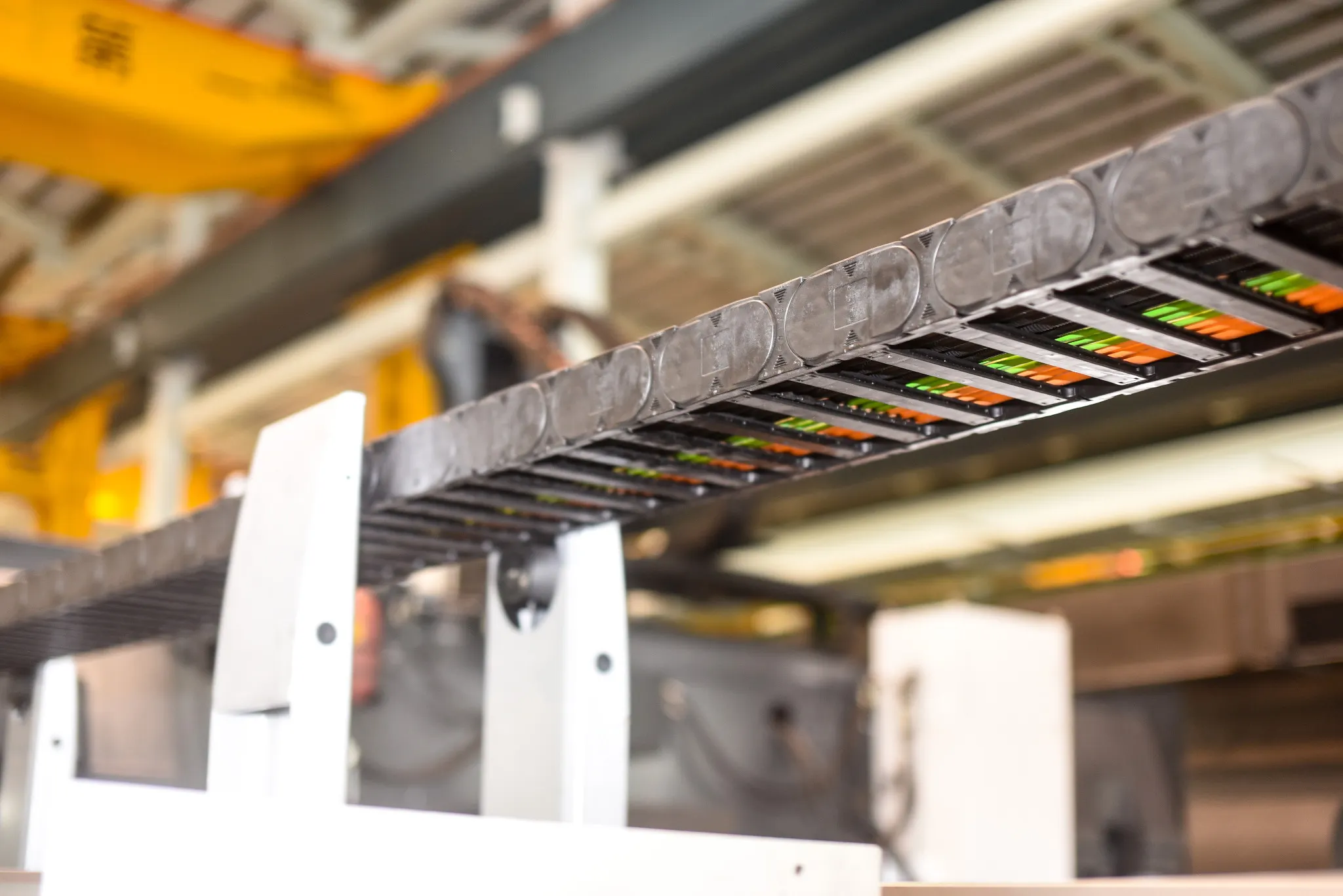

Questa speciale progettazione ha posto una sfida particolare per ogni sistema di alimentazione di energia e segnali. Il cliente Kao Ming ha optato per un sistema guidelok di igus® per queste esigenze, che alla fine si è rivelato la soluzione ideale per l'applicazione. La speciale progettazione dei rulli di supporto garantisce che il tratto superiore della catena E4.80 utilizzata possa muoversi in modo fluido e rapido. Inoltre, il meccanismo di deflessione passivo consente il movimento di due catene opposte nello stesso sistema di canali. Grazie a questa progettazione del sistema guidelok, la catena portacavi® può muoversi rapidamente e, soprattutto, con basse vibrazioni. Ciò ha un effetto positivo sul risultato di lavorazione.
La semplice progettazione ha anche il vantaggio di poter rinunciare alla manutenzione regolare. Nel complesso, i tempi di fermo macchina e gli intervalli di manutenzione sono ridotti, poiché non possono accumularsi trucioli tra il tratto superiore e quello inferiore. La corsa del guidelok può essere estesa fino a 50 metri.
Dopo aver installato l'intero sistema, Kao Ming è ora molto soddisfatto. Hanno quindi deciso di equipaggiare anche il secondo impianto, destinato allo stesso cliente finale, con il sistema guidelok di igus®.
