Catena energetica non supportata nell'area del truciolo del tornio orizzontale

• Cosa serviva: catena portacavi "guidelok" a doppia corsa
• Requisiti: distanze di percorrenza particolarmente lunghe, elevata affidabilità dell'instradamento di energia e segnali
• Settore: ingegneria meccanica
• Successo per il cliente: alimentazione energetica robusta e affidabile, perfettamente adattata all'applicazione

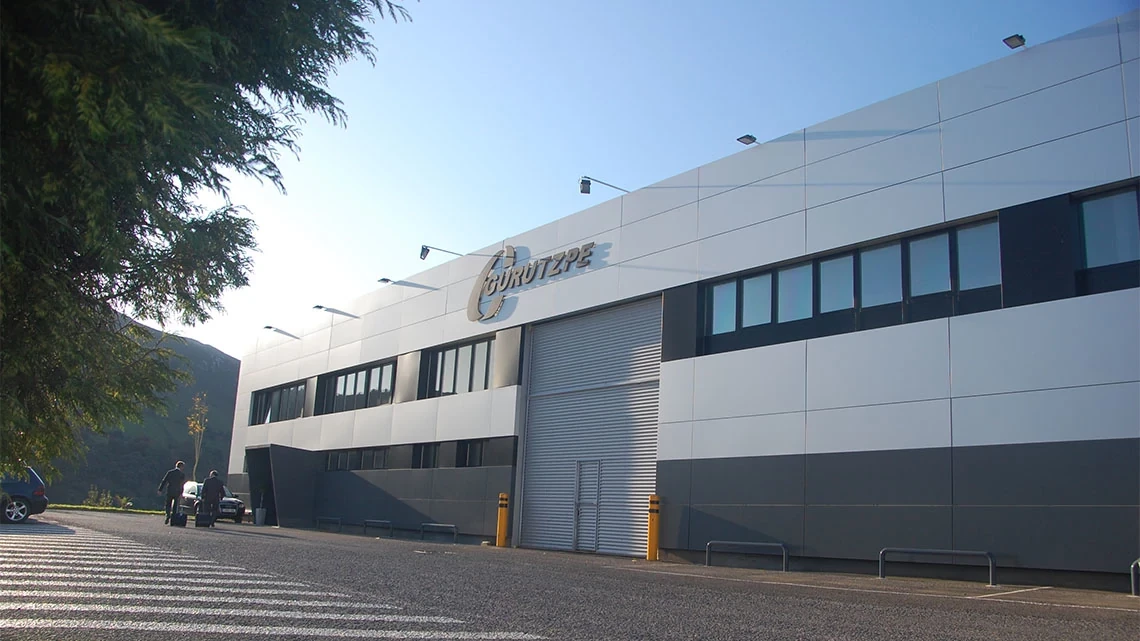

La storia di successo di un produttore di torni orizzontali oggi di fama mondiale è iniziata 52 anni fa. Stiamo parlando del produttore di macchine spagnolo Tornos Gurutzpe SA Il produttore di torni Gurutzpe è specializzato in prodotti su misura per clienti che spesso hanno esigenze particolari. Oltre ai torni prismatici, Gurutzpe costruisce anche macchine a quattro guide, ad esempio, che consentono applicazioni estremamente flessibili. Di norma, queste sono dotate di lunette fisse o idrauliche e altri accessori di ultima generazione. La domanda del mercato si concentra sempre di più su torni grandi e lunghi. Gurutzpe ha già costruito torni con una lunghezza di 20 metri. Naturalmente, queste dimensioni richiedono anche sistemi di alimentazione di energia in grado di consentire le distanze di spostamento particolarmente lunghe coinvolte. Ma questo non era l'unico requisito in questa applicazione: gli acquirenti globali di torni attribuiscono un valore particolarmente elevato a 3 cose: affidabilità, rigidità ed efficienza. Per il suo tornio orizzontale, l'"A-2000 4G CNC", Gurutzpe stava in definitiva cercando una soluzione di alimentazione di energia e segnale che potesse soddisfare questi requisiti.

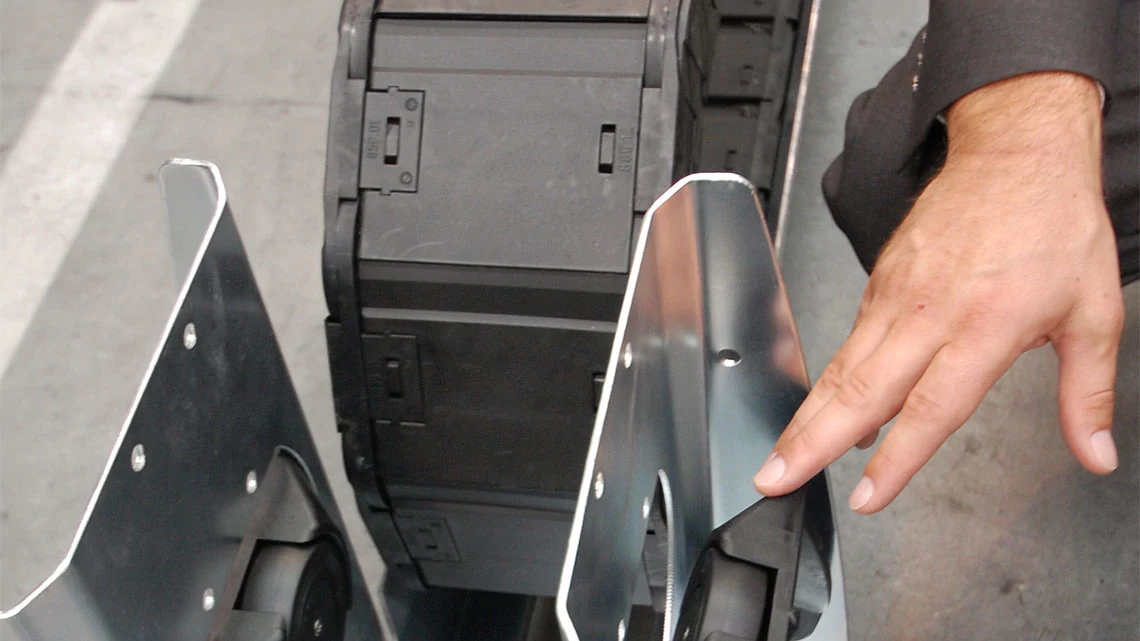

Per il nuovo tornio orizzontale "A-2000 4G CNC", il cui primo modello è stato ora consegnato a un cliente nel settore dell'energia eolica, Tornos Gurutzpe SA ha optato per due catene portacavi "guidelok" a doppio scorrimento di igus®. Su una lunghezza di 13,5 metri, le due catene portacavi invertite sono collegate al carrello in modo autoportante. La nuova soluzione per catene portacavi di igus® è stata sviluppata appositamente per lunghe distanze di spostamento non supportate fino a 50 m nell'area dei trucioli. Il sistema guidelok guida il tratto superiore della catena portacavi su supporti a rulli orientabili, che si ripiegano nel raggio di movimento della catena e garantiscono quindi sempre uno spostamento senza ostacoli. Guidata in un canale leggero, la catena portacavi percorre prima i supporti a rulli. Questi poi ruotano di nuovo dentro e fuori dopo il raggio. Il tratto superiore poggia quindi di nuovo sui supporti a rulli. Grazie a questa progettazione innovativa, nessun truciolo può incastrarsi tra le superfici di scorrimento del tratto superiore e inferiore della catena portacavi.
