Sistema di catene portacavi rol e-chain® - rotola anziché strisciare

Comprovata in oltre 1000 applicazioni in tutto il mondo

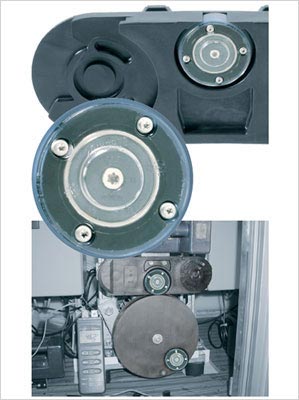

Sulle corse molto lunghe, i tipi di catene portacavi tradizionali lavorano in scorrimento invece di rotolare. Lo sviluppo della soluzione di scorrimento "rol e-chain®" si è reso necessario per superare i limiti esistenti in queste tipologie di montaggio, ad es. per ridurre l'attrito con il rotolamento invece dello scorrimento. Ciò è stato possibile integrando dei rulli in plastica all'interno delle maglie per assicurare un passo perfetto per tutta la catena. Questo consente una diminuzione della forza di azionamento richiesta e un funzionamento migliore, più silenzioso e con meno vibrazioni. I requisiti per catene portacavi in corse molto lunghe sono aumentati notevolmente negli ultimi anni. Corse di 400 m e oltre hanno imposto nuovi limiti come velocità di corsa estreme nei sistemi per gru con carichi del cavo fino a 50 kg/m.

rotola anziché strisciare

Maglie di estensione a rulli per carichi aggiuntivi ancora maggiori e larghezze fino a 2 m e superiore su soluzioni di scorrimento.


rotola anziché strisciare

Rotola anziché strisciare
Y = forza di trazione - spinta in percentuale
X1 = corsa, X2 = lunghezza della catena
A = rol e-chain®
B = catena portacavi standard.
Dati: carico aggiuntivo 10 kg/m


rol e-chain - raggiunge corse molto lunghe

Corse molto lunghe di 441,3 m, realizzate con rol e-chain® igus® serie 5050R


7 utilizzi della rol e-chain®

  • Sensibile riduzione in potenza di azionamento a meno del 25% per muovere la catena portacavi
  • Possibili corse fino a 800 m
  • Possibili velocità fino a 6 m/s
  • Vari tipi di rulli per ottimi risultati in diverse situazioni
  • Resistenza al rotolamento costante per applicazioni contaminate
  • Disponibile come sistema pronto per il montaggio, realizzato in conformità alle specifiche
  • Garanzia di sistema per sistemi realizzati secondo le specifiche (in base all'applicazione)

Settori d'impiego

rol e-chain®

Banco prova per test su Rol e-chain®


Programma di consegna rol e-chain®

Possibili altezze interne di 32, 35, 42, 45, 56 e 80 mm e larghezze da 50 mm fino a qualche metro e disponibili a magazzino. Disponibili tutti i tipi di separazione interna e opzioni di montaggio del sistema E4 igus®. Possono essere utilizzati canali di guida standard delle catene corrispondenti a magazzino: le catene rol e-chain® sono apribili su entrambi i lati. Sono disponibili diversi materiali e versioni per i rulli (rulli con profilo speciale, ecc.). Le sfere in acciaio inox antiruggine rappresentano lo standard per rol e-chain®. Le catene rol e-chain® possono inoltre essere fornite come sistemi preassemblati. Questi vengono montati da specialisti igus® con cavi chainflex®, connettori e raccordi assemblati su richiesta e confezionati per una semplice installazione. In base alla lunghezza della corsa, la catena rol e-chain® viene consegnata su bobina e in caso la stessa sia equipaggiata con cavi chainflex® presenti fra gli oltre 850 tipi disponibili, è possibile ottenere una garanzia igus® sul sistema completo.

La progettazione di sistemi con queste catene è seguita dai nostri ingegneri di progetto. Saremo lieti di sottoporvi un'offerta. Contattateci al riguardo.

Programma di fornitura

Serie Altezza interna Larghezza interna Larghezza esterna Altezza esterna Raggi di curvatura
hi Bi Ba ha R
[mm] [mm] [mm] [mm] [mm]
rol e-chain® - catena portacavi con traversini a ogni maglia
2828R 32 50-400 73-423 54 125-300  Richiesta
2700R 35 50-175 66-194 50 150  Richiesta
3500R 45 50-250 70-270 64 200  Richiesta
3838R 42 50-400 77-427 64 150-350  Richiesta
4040R 56 50-600 86-636 84 200-400  Richiesta
5050R 80 50-600 100-650 108 250-500  Richiesta
rol e-chain® - catena chiusa
R7728R 32 50-300 73-323 54 150-300  Richiesta
R7838R 42 50-300 77-327 64 200-350  Richiesta
R8840R 56 75-462 111-499 84 300-400  Richiesta
R9850R 80 75-462 125-513 108 300-1000  Richiesta
