Albero di guida drylin® R

I cuscinetti lineari drylin® R si basano su polimeri altamente resistenti all'usura sviluppati appositamente per la tecnologia lineare. Le dimensioni sono intercambiabili con i cuscinetti a sfere standard. La particolare geometria degli alberi di guida e dei cuscinetti garantisce robustezza e precisione - anche in condizioni ambientali estreme.


I vantaggi di drylin® R in breve:

  • 100% esente da lubrificazione
  • Dimensioni analoghe ai cuscinetti standard a ricircolo di sfere
  • Ampia varietà di scelta di forme dei manicotti
  • Alberi, supporti traverse e accessori disponibili a magazzino
  • 8 diversi materiali per albero
  • Lamine di scorrimento sostituibili
  • Manicotto in acciaio inossidabile VA disponibile
Vai allo shop online

Perché scegliere le guide per alberi drylin® R?


Robuste

Sostituzione uno a uno molto semplice

Grazie alle dimensioni identiche ai sistemi con cuscinetti a ricircolo di sfere disponibili in commercio
Icona proprietà

Conformità FDA con acciaio inossidabile

Possono essere impiegate anche nell'industria alimentare e farmaceutica in quanto l'igiene è garantita
Icona proprietà

Elevata precisione

Grazie al gioco del cuscinetto regolabile sugli elementi di scorrimento
Icona proprietà

Resistenti e flessibili

Grazie all'assorbimento di forze da tutte le direzioni
drylin® R è particolarmente silenzioso

Funzionamento silenzioso

Vibrazioni ridotte e movimento silenzioso
Icona proprietà

Resistenti allo sporco

Grazie agli elementi esenti da lubrificazione che respingono lo sporco dalla superficie di scorrimento dell'albero

I componenti delle guide per alberi tondi drylin® R


Alberi lineari

Albero drylin® R
  • In alluminio, acciaio o acciaio inossidabile
  • Resistenza alla corrosione
  • Elevata capacità di carico
Acquista gli alberi

Supporti chiusi

Manicotti drylin® R
  • Montaggio semplice
  • Carico statico elevato
  • Lamina di scorrimento sostituibile
Acquista i supporti chiusi

Manicotti

Cuscinetti lineari drylin® R
  • Chiusi o aperti
  • Compensano gli errori di allineamento
  • Aperti per alberi supportati
Acquista i manicotti

Esempi applicativi

banner

drylin® R per i veicoli commerciali

drylin® R trasferisce il movimento di sterzata dalle ruote anteriori a quelle posteriori.
Vai all'articolo
banner

drylin® in laboratorio

I materiali della gamma di prodotti drylin® R utilizzati qui resistono facilmente a condizioni estreme.
Vai all'articolo
banner

drylin® R su alberi in legno

Una scrivania in legno regolabile in altezza e inclinazione.
immagine

Altri esempi applicativi

Scopri qualche altro esempio di applicazione.
Vai agli articoli

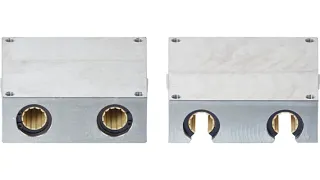

Cursore quadro drylin® R – con struttura aperta o chiusa

La slitta quadrata drylin® R è disponibile in versione chiusa o aperta.Nella versione aperta può essere usata per alberi lineari con supporto.

  • Supporto in alluminio
  • Struttura leggera
  • Diverse dimensioni di installazione
  • Montaggio facile e veloce
Acquistare qui
Slitta quadrata drylin® R per applicazioni lineari

guida

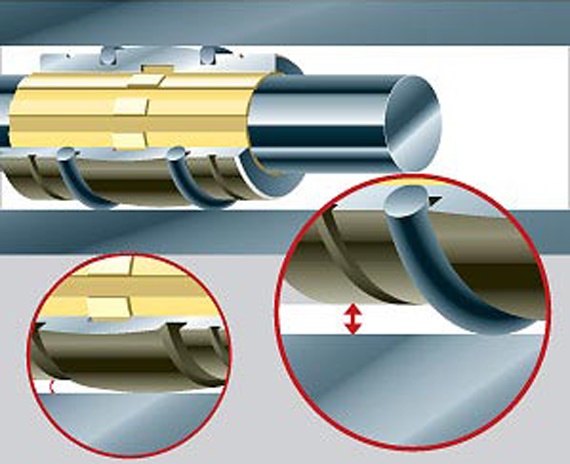

Design della guida per alberi drylin® R

Cuscinetto flottante per alberi di guida

I cuscinetti flottanti drylin® R offrono molti vantaggi in applicazioni con alberi paralleli. Con la loro geometria possono compensare errori di allineamento e parallelismo e andrebbero utilizzati sull'albero più lontano dal meccanismo di azionamento.
Per il suggerimento progettuale

Sostenibilità

Sostenibilità

La tecnologia lineare drylin® non richiede l'utilizzo nemmeno di una goccia di lubrificante. Inoltre, i nostri materiali tribologicamente ottimizzati sono meno sensibili alle microabrasioni rispetto alle più comuni plastiche disponibili in commercio. Anche l'aumento della durata d'esercizio ha un effetto positivo sull'ambiente.
Maggiori informazioni

Soluzioni a confronto: cuscinetti a strisciamento vs. cuscinetti volventi


Caratteristiche
Caratteristiche dei
cuscinetti standard igus®
Caratteristiche dei
pattini a sfere
Dati tecnici dei
cuscinetti standard igus®
Dati tecnici dei pattini a sfereParticolarmente importante
per i settori:
Precisione++++0,02 - 0,15 mm0,001 - 0,01 mmMacchine utensili, lavorazioni CNC, produzione elettronica
Completamente esenti da lubrificazione++++  Medicina, confezionamento, alimenti, camere bianche, beni di consumo
Esenti da manutenzione++++  Per molti settori industriali diversi
Più leggeri++++Alluminio circa 2,7 g/cm³
Polimero circa 1,5 g/cm³
Acciaio circa 7,8 g/cm³Movimentazione, automazione, laboratorio, tempo libero
Reattività molto dinamica in caso di piccoli carichi++++  Confezionamento, movimentazione, automazione
Reattività molto dinamica in caso di carichi pesanti++++  Confezionamento, movimentazione, automazione
Variazione della corsa+++++  Tecnologia per videocamere, tessile
Coefficiente di attrito++++0,15 - 0,3 µ0,001 - 0,05 µRegolazione manuale, oscillante
Sensibilità allo sporco++++  Imballaggio, pietre, tessile, carta, attrezzature per pittura
Riduzione della rumorosità ¹+++++45 dB60 dBMedicina, laboratorio, arredamento
Vantaggio di costi+++++  Per molti settori industriali diversi
Protezione dalla corrosione+++  Sistemi di riempimento, chimica, alimenti
Magnetismo++++Plastica, alluminioAcciaioMedicina, strumenti di collaudo
Resistenza agli agenti chimici++++1.4751 + iglidur® X1.4112Medicina, alimenti, elettrodeposizione, sistemi di riempimento
Compatibilità dei moduli++++  Costruzione di utensili, automazione della linea di montaggio
Funzionamento silenzioso e senza vibrazioni+++++  Tecnologia per videocamere, ispezione, medicina, stampa 3D
Adatti alle corse corte++++  Tessile, movimentazione
Montaggio facile e sostituzione veloce++++  Costruzione di utensili, automazione della linea di montaggio
Rigidità++++  Macchine utensili, lavorazioni CNC, produzione elettronica
Corse lunghe oltre 10 m+++  Videocamere, movimentazione dei materiali, logistica
Resistenti alle temperature++++fino a +250 °C Agenti chimici
Funzionamento uniforme++++  Regolazione manuale
Accelerazione massima ²+++++50 m/s²15 m/s²Automazione, movimentazione
Velocità massima ²++++30 m/s5 - 10 m/sAutomazione, movimentazione

1) Misurata presso il laboratorio igus®, corsa 400 mm, regolazione manuale
2) Se soggetto a piccoli carichi, in base alle dimensioni di installazione da 0,1 a 5 kg
Caratteristiche: +++ forte ++ medio + debole
