Alimentazione dei mandrini KESSLER con cavi igus chainflex

• Cosa serviva: sistema readychain® preassemblato composto da catena portacavi e cavo chainflex® (cavo intrecciabile CFROBOT4, cavo motore del programma CF310, cavo CFPE come conduttore di protezione)
• Requisiti: alimentazione di energia e segnale compatta e resistente all'usura, resistenza ai lubrorefrigeranti
• Settore: produzione di macchine utensili
• Successo per il cliente: utilizzo della catena portacavi® e del cavo chainflex® di igus® dal 2003 senza alcun guasto segnalato

Il produttore di mandrini FRANZ KESSLER di Bad Buchau ha trasformato il nome della sua azienda in un marchio che è sinonimo di massime prestazioni e qualità. La competenza principale della costruzione di motori elettrici: sviluppo e produzione di azionamenti (diretti) per motori elettrici per un'ampia gamma di applicazioni all'interno della macchina utensile, ma anche per applicazioni nella tecnologia di formatura.

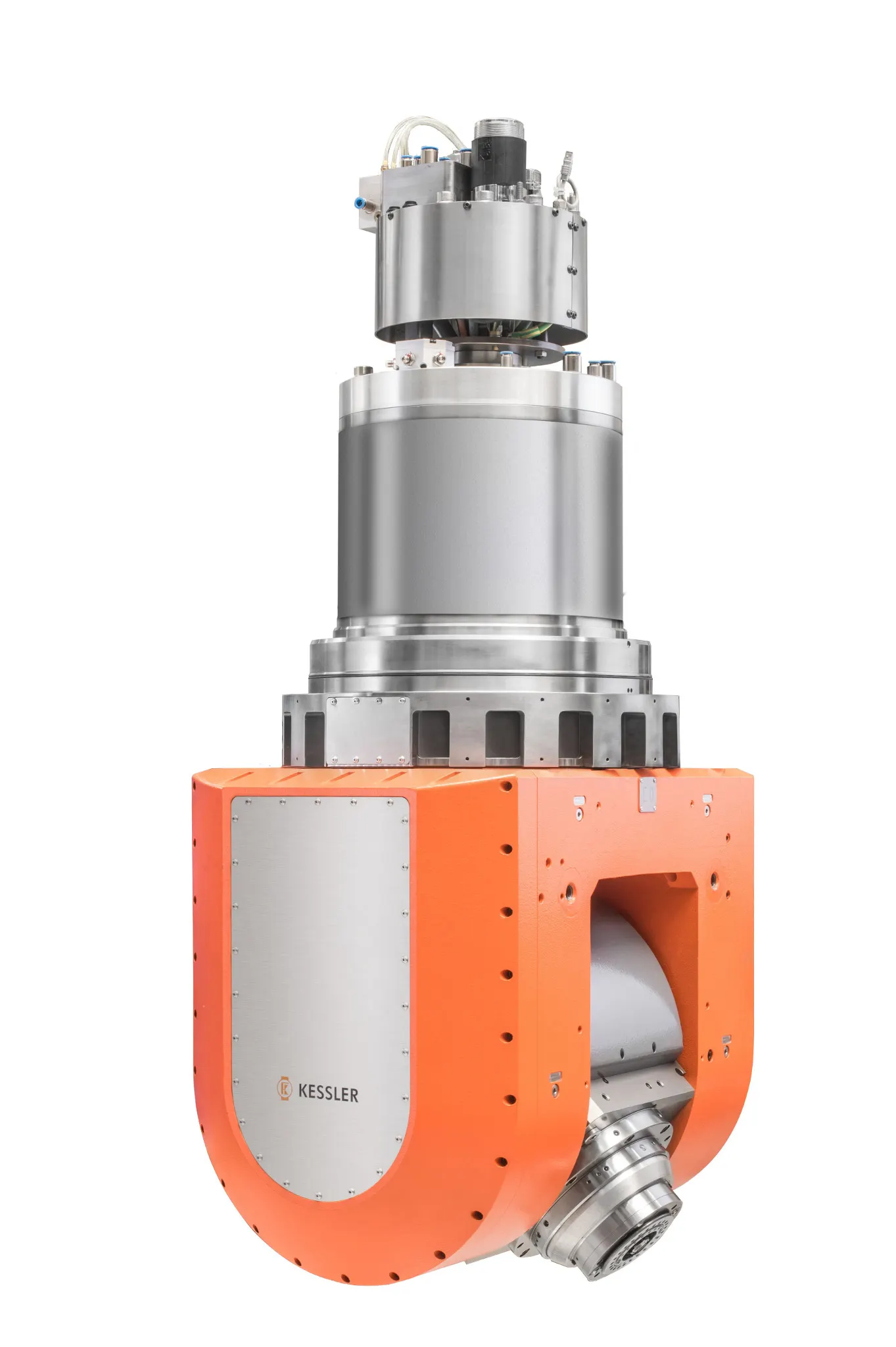

Oltre alla tecnologia dei mandrini e degli azionamenti, la divisione della tecnologia dei sistemi offre anche teste girevoli per mandrini compatte e rigide e tavole girevoli rotanti a due assi. Creano i prerequisiti per la lavorazione di pezzi di medie e grandi dimensioni su macchine a portale e a portale. La lavorazione a cinque assi consente processi di tornitura e fresatura altamente efficienti e precisi in un'unica configurazione. I motori coppia Cool_Motion®_ all'interno di questi sistemi sono sinonimo di elevata dinamica, coppia elevata e altezza di installazione compatta. L'azionamento diretto in tutti gli assi consente accelerazioni e precisioni che non possono essere ottenute con
azionamenti meccanici. Inutile dire che KESSLER presta grande attenzione nella selezione dell'alimentazione di energia e segnale agli assi del pezzo e alle tavole girevoli/inclinabili. Le teste e gli assi hanno un design molto compatto, lasciando pochissimo spazio per il cavo. Ciò significa che i cavi devono essere ancora più resistenti all'usura, e questo con movimenti continui, a ciclo breve e ad alta frequenza. Un altro requisito è la resistenza ai lubrificanti di raffreddamento.

Le catene portacavi di igus® vengono ora utilizzate per i cavi esterni di tavole girevoli, ad esempio sugli assi di traslazione di grandi macchine a portale per applicazioni aerospaziali. Oggi, la fornitura di igus® comprende solitamente i sistemi di cavi mobili completi e personalizzati con il nome readychain®, come nel caso del produttore di mandrini FRANZ KESSLER.

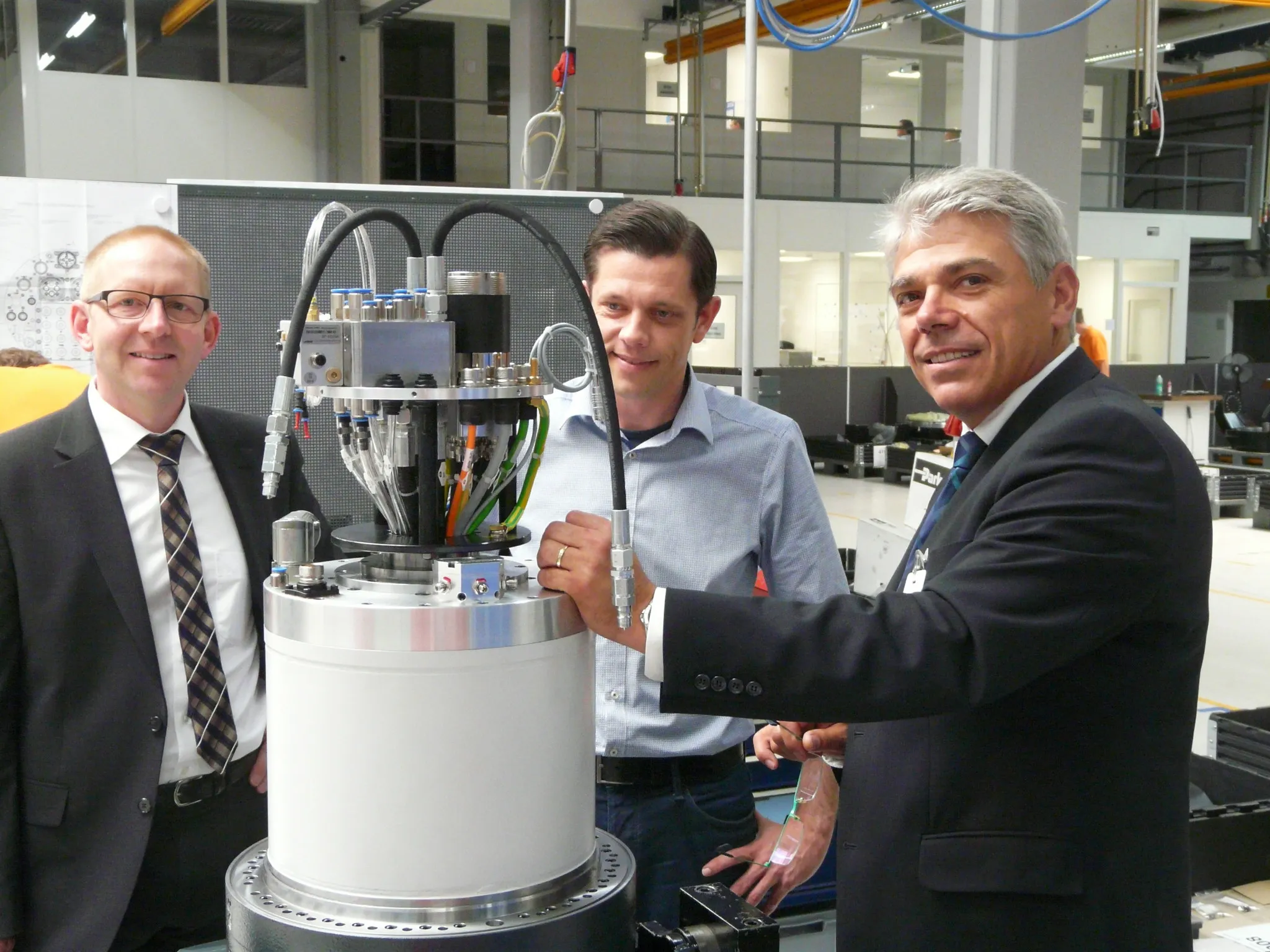

Le catene igus® si dimostrano utili anche in condizioni sfavorevoli, ad esempio quando si prevedono trucioli volanti o quando, come sta diventando sempre più comune, le macchine lavorano materiali compositi al posto dei metalli. In questi casi, le fibre hanno un effetto abrasivo, ma ciò non compromette la durata utile delle catene e dei cavi igus®. In linea di principio, i cavi del programma chainflex® di igus® vengono installati anche nell'area non visibile, nell'alloggiamento delle teste girevoli del mandrino e delle tavole girevoli rotanti. Qui vengono utilizzati diversi tipi. I cavi CFROBOT4 twistabili vengono utilizzati nell'interfaccia cliente sopra la testa, che ruota di ±360°. Trasmettono i segnali per gli encoder incrementali e assoluti nel mandrino, ad esempio. I cavi motore provengono dal programma CF310 e i cavi CFPE vengono utilizzati per i conduttori di protezione. I cavi vengono spesso utilizzati con un raggio di curvatura inferiore a quello specificato. In questi casi, igus® ha verificato le condizioni di applicazione e rilasciato approvazioni speciali.
