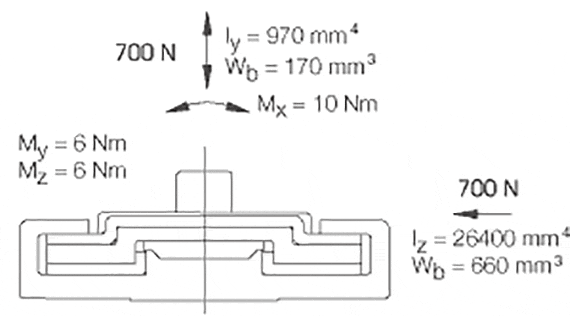

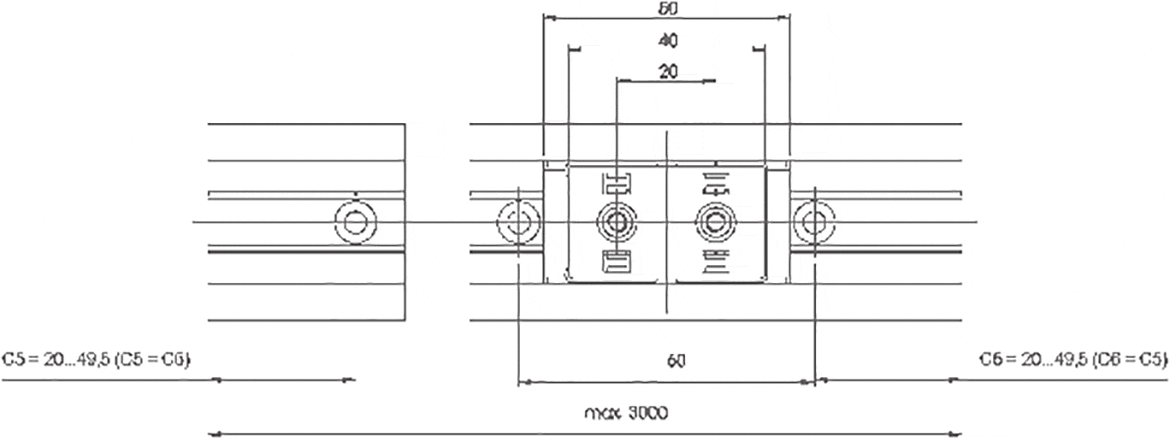

N. d'ordine | Lunghezze del binario max. | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | Peso del binario | Prezzo/m | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[L max.] | Min. | max. | [mm2] | [mm2] | [g/m] | |||||||||

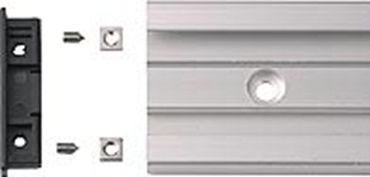

NS-01-40 | 3000 | 40 | 60 | 0 | 20 | 20/49,5 | 8,7 | 1,3 | M4 | 26400 | 970 | 450 | 34,98 EUR | |
NS-01-40-UNGEBOHRT | 3000 | 40 | 0 | 0 | 0 | 8,7 | 1,3 | 26400 | 970 | 450 | 31,31 EUR | |||
NS-01-40-AR | 3000 | 40 | 60 | 0 | 20 | 20/49,5 | 8,7 | 1,3 | M4 | 26400 | 970 | 450 | 40,23 EUR |
Per binari senza fori indicare "Non forato" nella nota.
*Per vite cilindrica con testa bassa
N. d'ordine | Nome | Peso della slitta | ||
---|---|---|---|---|
[g] | ||||

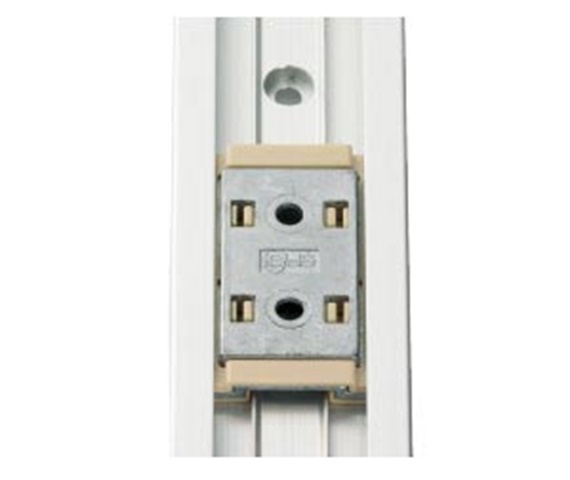

NW-01-40 | Slitta fissata | 30 | 9,83 EUR | |
NW-01-40-LLY | Slitta fissata, pattino flottante nella direzione y | 30 | 9,83 EUR | |
NW-01-40-LLZ | Slitta fissata, pattino flottante nella direzione z | 30 | 9,83 EUR | |
NW-01-40-LLYZ | Slitta fissata, pattino flottante nella direzione y e z | 30 | 9,83 EUR |

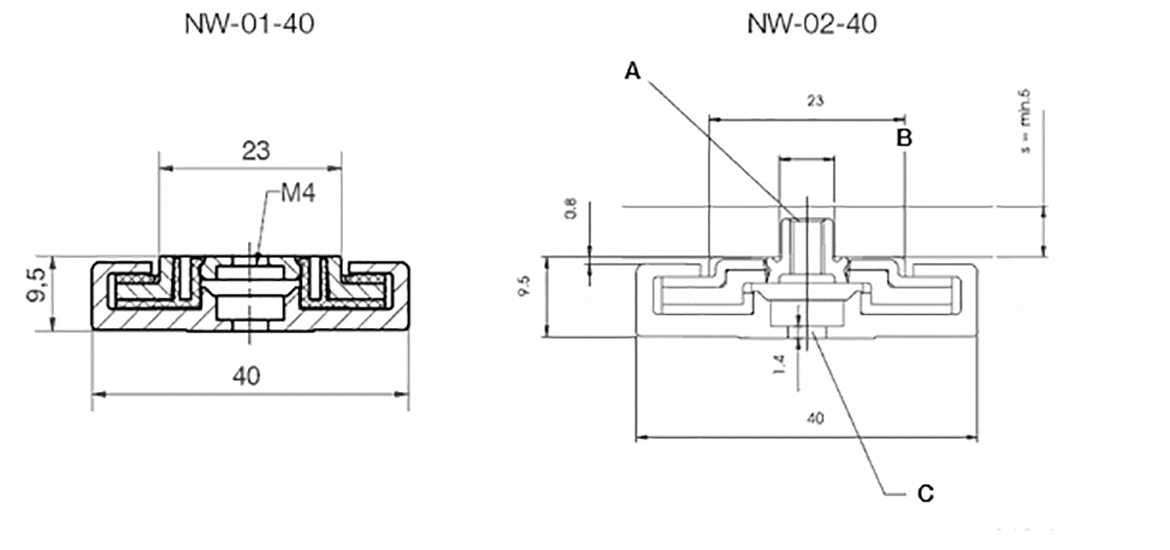

Cod. art. | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Sp min. | Dp Ø min. | Peso |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-01-40 | 9,5 | 23 | 50 | 40 | 20 | 0 | 1,3 | 0 | 0 | 30 | |||
NW-01-40-LLY | 9,5 | 23 | 50 | 40 | 20 | 0 | 1,3 | 0 | 0 | 30 | |||
NW-01-40-LLZ | 9,5 | 23 | 50 | 40 | 20 | 0 | 1,3 | 0 | 0 | 30 | |||
NW-01-40-LLYZ | 9,5 | 23 | 50 | 40 | 20 | 0 | 1,3 | 0 | 0 | 30 |
N. d'ordine | Nome | Peso della slitta | ||
---|---|---|---|---|
[g] | ||||
NW-11-40 | Slitta stampata a iniezione | 30 | 9,83 EUR | |
NW-11-40-LLY | Slitta stampata a iniezione, pattino flottante nella direzione y | 30 | 9,83 EUR | |
NW-11-40-LLZ | Slitta stampata a iniezione, pattino flottante nella direzione z | 30 | 9,83 EUR | |
NW-11-40-LLYZ | Slitta stampata a iniezione, pattino flottante nella direzione y e z | 30 | 9,83 EUR |
Cod. art. | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Sp min. | Dp Ø min. | Peso |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-11-40 | 9,5 | 23 | 20 | 40 | 50 | 0 | 1,3 | 0 | 0 | 0 | 30 | ||
NW-11-40-LLY | 9,5 | 23 | 20 | 40 | 50 | 0 | 1,3 | 0 | 0 | 0 | 30 | ||
NW-11-40-LLZ | 9,5 | 23 | 20 | 40 | 50 | 0 | 1,3 | 0 | 0 | 0 | 30 | ||
NW-11-40-LLYZ | 9,5 | 23 | 20 | 40 | 50 | 0 | 1,3 | 0 | 0 | 0 | 30 |
Senza cuscinetto flottante
2Cuscinetto flottante nella direzione z
3Cuscinetto flottante nella direzione y
4Cuscinetto flottante nella direzione yz
Immettere il numero desiderato di slitte.
