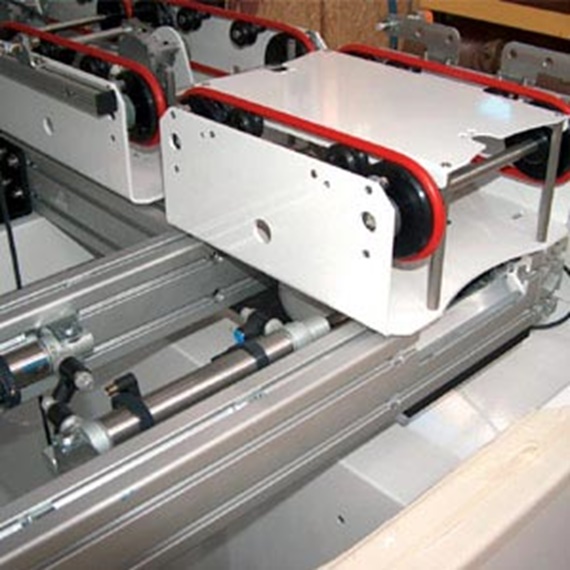

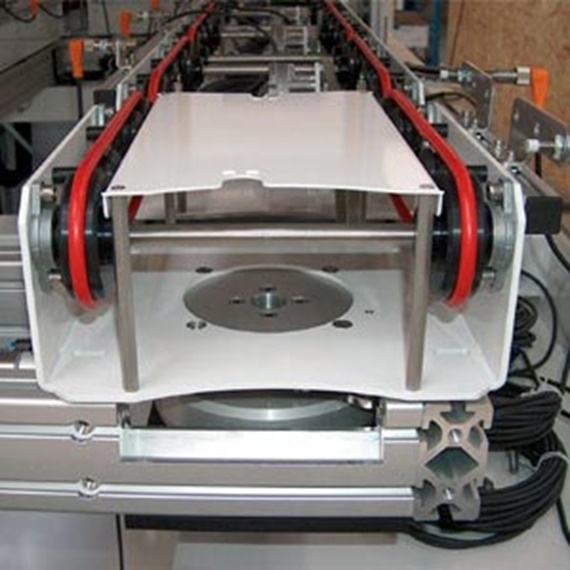

iglidur® PRT - Dati tecnici

Tipo 01 PRT-...

Caratteristiche	Unità	-01-20	-01-30	-01-50	-01-60
Peso	kg	0,2	0,4	1,0	1,1
Massimo carico assiale, statico	N	15.000	27.000	40.000	50.000
Massimo carico assiale, dinamico	N	4.000	7.000	10.000	15.000
Massimo carico radiale, statico	N	2.300	5.000	8.000	10.000
Massimo carico radiale, dinamico	N	600	1.500	2.500	3.000
Velocità di rotazione nel funzionamento a secco	1/min	300	250	200	200
Momento di rovesciamento max. ammissibile	Nm	100	200	600	800

Caratteristiche	Unità	-01-100	-01-150	-01-200	-01-300
Peso	kg	1,3	2,2	3,2	7,6
Massimo carico assiale, statico	N	55.000	80.000	100.000	150.000
Massimo carico assiale, dinamico	N	16.000	25.000	30.000	90.000
Massimo carico radiale, statico	N	16.000	25.000	35.000	45.000
Massimo carico radiale, dinamico	N	5.000	8.000	10.000	27.000
Velocità di rotazione nel funzionamento a secco	1/min	150	100	80	50
Momento di rovesciamento max. ammissibile	Nm	1.500	2.000	3.800	5.000

Tipo 02 PRT-...

Caratteristiche	Unità	-02-20-AL	-02-20-LC	-02-20-P
Peso	g	105	87	72
Massimo carico assiale, statico	N	13.000	13.000	13.000
Massimo carico assiale, dinamico	N	4.000	4.000	4.000
Massimo carico radiale, statico	N	2.000	2.000	2.000
Massimo carico radiale, dinamico	N	500	500	500
Velocità di rotazione nel funzionamento a secco	1/min	250	250	250
Momento di rovesciamento max. ammissibile	Nm	60	40	40

Caratteristiche	Unità	-02-30-AL	-02-30-LC	-02-30-P
Peso	g	200	165	140
Massimo carico assiale, statico	N	25.000	25.000	25.000
Massimo carico assiale, dinamico	N	7.000	7.000	7.000
Massimo carico radiale, statico	N	2.500	2.500	2.500
Massimo carico radiale, dinamico	N	700	700	700
Velocità di rotazione nel funzionamento a secco	1/min	200	180	180
Momento di rovesciamento max. ammissibile	Nm	100	50	50

Caratteristiche	Unità	-02-50-AL	-02-50-LC	-02-50-P	-02-60-AL
Peso	g	440	380	320	700
Massimo carico assiale, statico	N	35.000	35.000	35.000	45.000
Massimo carico assiale, dinamico	N	9.000	9.000	9.000	12.000
Massimo carico radiale, statico	N	5.000	5.000	5.000	10.000
Massimo carico radiale, dinamico	N	1.200	1.200	1.200	2.800
Velocità di rotazione nel funzionamento a secco	1/min	120	120	120	50
Momento di rovesciamento max. ammissibile	Nm	120	100	100	5000

Tipo 03 PRT-...

Caratteristiche	Unità	-80
Peso	kg	0,45
Carico assiale, statico (direzione forza di compressione)	N	45.000
Carico assiale, statico (direzione forza di trazione)	N	5.000
Carico assiale, dinamico (direzione forza di compressione)	N	12.000
Carico assiale, dinamico (direzione forza di trazione)	N	2.000
Carico radiale, statico	N	4.000
Carico radiale, dinamico	N	1.000
Velocità di rotazione nel funzionamento a secco	1/min	120
Momento di rovesciamento max. amm.	Nm	120

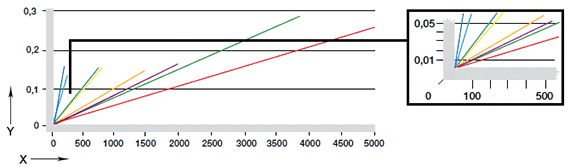

Fig. 01: Coppia di azionamento necessaria rispetto al carico applicato

X= carico[N]
Y= coppia [Nm]

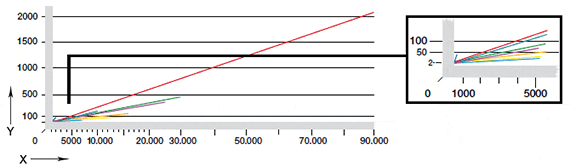

Fig. 02: Coppia di azionamento necessaria rispetto al momento applicato

X= momento [Nm]
Y= coppia [Nm]

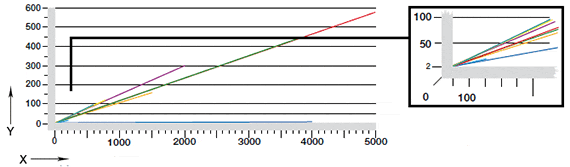

Fig. 03: Deflessione rispetto al momento applicato
X = momento [Nm]
Y= deflessione[°]

Tutte le specifiche si riferiscono al PRT montato con viti a testa esagonale incassata (classe di resistenza 8.8) sul diametro interasse esterno dell'anello di testa. I giunti asso-radiali vengono montati utilizzando viti (classe di resistenza 8.8) con una profondità di filettatura minima di 2 x d per ogni foro presente nell'anello esterno.

PRT-01-20: M4, min. 6 viti PRT-01-30: M4, min. 8 viti PRT-01-60: M5, min. 10 viti PRT-01-100: M5, min. 12 viti PRT-01-200: M6, min. 12 viti

Tutti i dati si possono utilizzare per il montaggio sia laterale che orizzontale (inclusa l'installazione sovratesta).
