iglidur® L350 - Dati del materiale

Tabella dati del materiale

Specifiche generali	Unità	iglidur® L350	Metodo di test
Densità	g/cm³	1,54
Colore		grigio scuro
Assorbimento massimo di umidità a 23 °C / 50% u.r.	% in peso	0,4	DIN 53495
Massimo assorbimento di umidità totale	% in peso	1,4
Coefficiente d'attrito radente, dinamico, per l'acciaio	µ	0,07 – 0,18
Valore pv, massimo (a secco)	MPa x m/s	3,00
Caratteristiche meccaniche
Modulo di flessione	MPa	15.882	DIN 53457
Resistenza alla flessione a +20 °C	MPa	210	DIN 53452
Carico a compressione	MPa	210
Massimo carico specifico ammissibile (20 °C)	MPa	59
Durezza Shore D		80	DIN 53505
Caratteristiche termiche e fisiche
Temperatura operativa massima a lungo termine	°C	+180
Temperatura operativa massima a breve termine	°C	+210
Temperatura operativa minima	°C	-100
Conducibilità termica	[W/m x K]	0,61	ASTM C 177
Coefficiente di dilatazione termica (a 23 °C)	[K^-1 x 10^-5]	7	DIN 53752
Caratteristiche elettriche
Resistività di volume specifica	Ωcm	> 10⁵	DIN IEC 93
Resistività di superficie	Ω	> 10⁵	DIN 53482

Tabella 01: Tabella dei materiali iglidur® L350

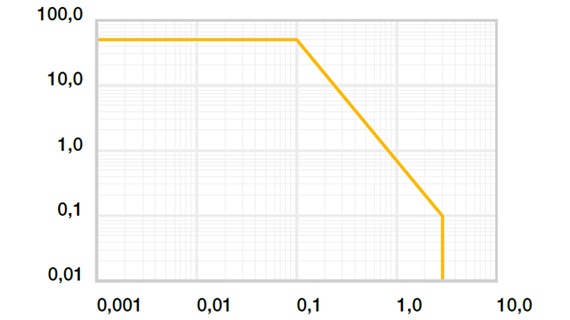

Diagramma 01: Valori pv ammissibili per iglidur® L350

I valori pv di iglidur® L350

Con iglidur L350, ora è disponibile un altro materiale esente da lubrificazione e manutenzione, progettato per elevate velocità costanti. La dilatazione termica e l'assorbimento di umidità ridotti consentono di produrre cuscinetti con un potenziale di dilatazione minimo. iglidur® L350 è particolarmente adatto per l'utilizzo in ventole, ventilatori o motori elettrici – e anche i costi sono minori.

Diagramma 01: Valori pv ammissibili per cuscinetti iglidur® L350 con pareti di 1 mm di spessore nel funzionamento a secco con albero in acciaio, a +20 °C, montati in un alloggiamento in acciaio

X = velocità superficiale [m/s], Y = carico [MPa]

Mezzo	Resistenza
Alcol	+
Idrocarburi	+ fino a 0
Grassi, oli senza additivi	+
Carburanti	+
Acidi diluiti	+
Acidi forti	+
Alcalici diluiti	+
Alcalici forti	+

Tabella 02: Resistenza materiale di iglidur® L350 a temperatura ambiente [+20°C]
+ resistente 0 resistenza limitata - non resistente

Caratteristiche elettriche

Resistività di volume specifica	> 10⁵ Ωcm
Resistività di superficie	> 10⁵ Ω

Tabella 03: Proprietà elettriche di iglidur® L350

Assorbimento di umidità

L'assorbimento di umidità molto ridotto dello 0,4% in peso in condizioni climatiche standard e dell'1,4% in peso al massimo assorbimento di acqua, consente anche un funzionamento continuo in ambienti altamente umidi o in sostanze liquide.

Vuoto

Sottovuoto, l'umidità contenuta viene rilasciata sotto forma di vapore. Grazie al ridotto assorbimento di umidità, l'utilizzo sottovuoto è possibile.

Resistenza alle radiazioni

I cuscinetti realizzati in iglidur® L350 sono resistenti a radiazioni con intensità fino a 2 x 10² Gy. Una radiazione maggiore compromette il materiale e può comportare una notevole diminuzione delle caratteristiche meccaniche.

Resistenza agli UV

Le proprietà materiali dei cuscinetti iglidur® L350 non cambiano se esposti ai raggi UV o altri effetti degli agenti atmosferici.

Caratteristiche meccaniche

All'aumentare delle temperature, il carico a compressione dei cuscinetti iglidur® L350 diminuisce. Il diagramma 02 mostra questo rapporto inverso. La pressione superficiale massima raccomandata è un parametro meccanico del materiale. Questo non consente di fare deduzioni circa le caratteristiche tribologiche.

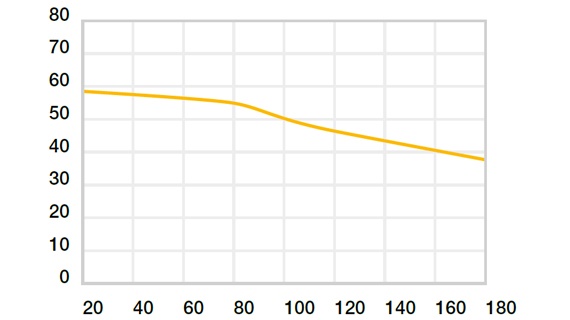

Diagramma 02: Pressione superficiale massima raccomandata in funzione della temperatura (59 MPa a +20 °C)

X = temperatura [°C], Y = carico [MPa]

Deformazione a carico e temperatura

Il diagramma 03 mostra la deformazione elastica di iglidur® L350 con carichi diversi. Con la pressione superficiale massima raccomandata di 59 MPa, la deformazione a temperatura ambiente è inferiore al 2,5%. La deformazione plastica è trascurabile fino a questo valore. Tuttavia essa dipende anche dal ciclo di funzionamento del carico.

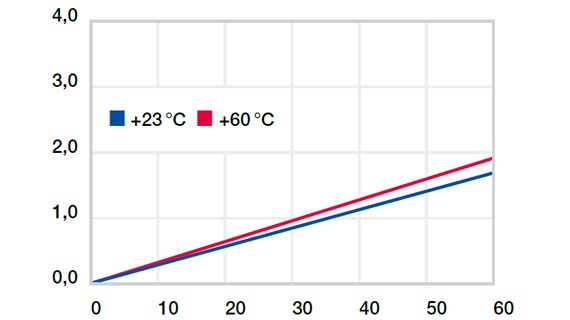

Diagramma 03: Deformazione a pressione e temperatura

X = carico [MPa], Y = deformazione [%]

Massima velocità di funzionamento

m/s	Rotatorio	Oscillante	Lineare
Continua	3,0	1,5	4,0
A breve termine	4,0	3,0	6,0

Tabella 04: Massima velocità superficiale di iglidur® L350

Velocità superficiali consentite

iglidur® L350 è stato sviluppato soprattutto per velocità superficiali elevate
con carichi ridotti. Grazie all'elevata
resistenza alle temperature di iglidur® L350, il limite
fisico creato dal cuscinetto è stato
incrementato notevolmente. Inoltre, l'usura estremamente
ridotta consente di raggiungere rapidamente lunghe distanze di scorrimento
in caso di elevate velocità periferiche. Le velocità
massime sono mostrate nella tabella accanto.

iglidur® L350	Temperatura operativa
Minima	- 100 °C
Massima, a lungo termine	+ 180 °C
Massima, a breve termine	+ 210 °C
Fissaggio aggiuntivo su un asse a partire da	+ 140 °C

Tabella 05: Limiti di temperatura per iglidur® L350

Temperature

I cuscinetti iglidur® L350 si possono utilizzare a temperature fino a +210 °C a breve termine. Si tenga presente che, a partire da temperature di +140 °C, si consiglia un fissaggio meccanico del cuscinetto. A temperature maggiori il cuscinetto può anche perdere l'accoppiamento bloccato e spostarsi all'interno del foro.

Coefficienti d'attrito in funzione della velocità

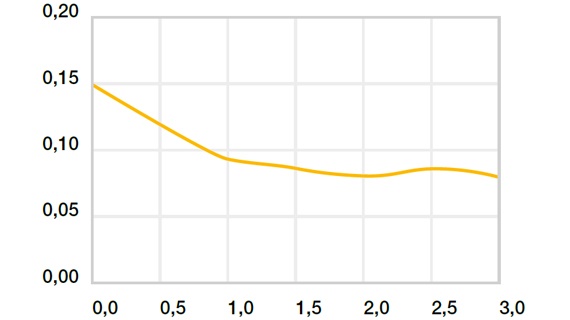

Diagramma 04: Coefficiente d'attrito in funzione della velocità superficiale, p = 0,75 MPa

X = velocità superficiale [m/s] Y = coefficiente d'attrito μ

Attrito e usura

Il coefficiente d'attrito minimo rimane invariato, anche a velocità elevate. Il diagramma 04 mostra questo rapporto su un albero in acciaio a una pressione superficiale di 0,75 MPa.

iglidur® A300	A secco	Grassi	Olio	Acqua
C. di r. µ	0,07 - 0,18	0,06	0,04	0,03

Tabella 06: Coefficienti d'attrito per iglidur® A350 per l'acciaio (Ra = 1 µm, 50 HRC)

Usura, applicazione rotatoria con materiali dell'albero diversi, p = 1 MPa, v = 0,3 m/s

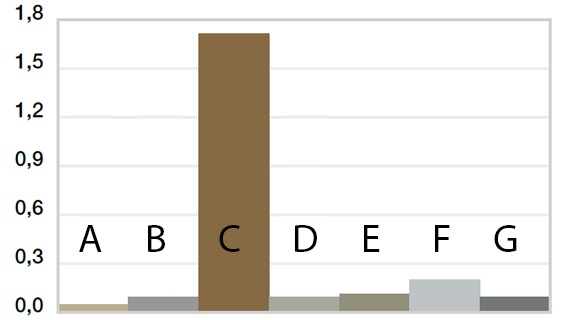

Diagramma 05: Usura, in rotazione con materiali dell'albero diversi, p = 1 MPa, v = 0,3 m/s

Y = usura [μm/km]

Materiali per alberi

Il diagramma 05 mette a confronto l'usura del cuscinetto sinterizzato con quella dei cuscinetti realizzati con i materiali iglidur® L500 ed L350. A una velocità superficiale di 1,5 m/s o maggiore, l'usura del cuscinetto sinterizzato aumenta in modo esponenziale mentre l'usura dei cuscinetti iglidur® rimane pressoché la stessa fino a una velocità superiore a 3 m/s.

A = alluminio, anodizzato duro
B = acciaio automatico
C = Cf53
D = Cf53, cromato duro
E = St37
F = V2A
G = X90

Materiali per alberi

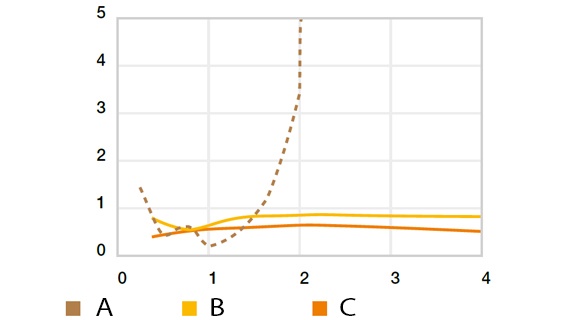

Diagramma 06: Usura in rotazione con Cf53, p = 0,25 MPa, T = +23 °C

X = velocità superficiale, [m/s], Y = velocità di usura [μm/km]
A = cuscinetto sinterizzato, B = iglidur® L350, C = iglidur® L500

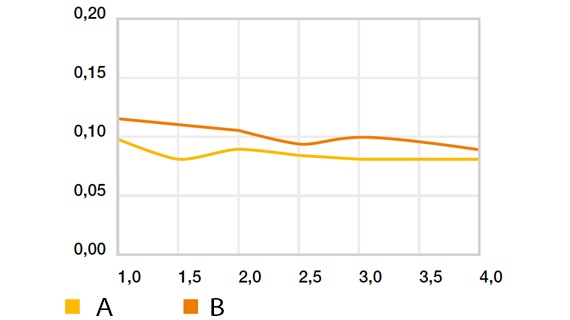

Diagramma 07: Coefficiente d'attrito in rotazione - "Alta velocità" con Cf53, p = 1 MPa (tranne iglidur® L250), T = +23 °C

X = velocità superficiale [m/s], Y = coefficiente d'attrito [μ]
A = iglidur® L350, B = iglidur® L500

Diametro d1 [mm]	Albero h9 [mm]	iglidur® A350 F10 [mm]	Alloggiamento H7 [mm]
fino a 3	+0,000 +0,010	+0,006 +0,046	–0,025 +0,000
> 3 a 6	+0,000 +0,012	+0,010 +0,058	–0,030 +0,000
> 6 a 10	+0,000 +0,015	+0,013 +0,071	–0,036 +0,000
> 10 a 18	+0,000 +0,018	+0,016 +0,086	–0,043 +0,000
> 18 a 30	+0,000 +0,021	+0,020 +0,104	–0,052 +0,000
> 30 a 50	+0,000 +0,025	+0,025 +0,125	–0,062 +0,000
> 50 a 80	+0,000 +0,030	+0,030 +0,150	–0,074 +0,000
> 80 a 120	+0,000 +0,035	+0,036 +0,176	–0,087 +0,000
> 120 a 180	+0,000 +0,040	+0,043 +0,203	+0,000 +0,100

Tabella 07: Tolleranze importanti per i cuscinetti secondo ISO 3547-1 dopo l'accoppiamento bloccato

Tolleranze di installazione

I cuscinetti iglidur® L350 sono cuscinetti standard per alberi con tolleranza h (minimo raccomandato h9). I cuscinetti sono concepiti per l'accoppiamento bloccato in un alloggiamento lavorato a una tolleranza di H7. Dopo il montaggio in un alloggiamento con dimensioni normali, in casi standard il diametro interno si regola automaticamente alle tolleranze F10. Per dimensioni particolari, la tolleranza è diversa in base allo spessore delle pareti (vedere tabella della gamma di prodotti).
