iglidur® A290 - Per impiego alimentare - Dati tecnici

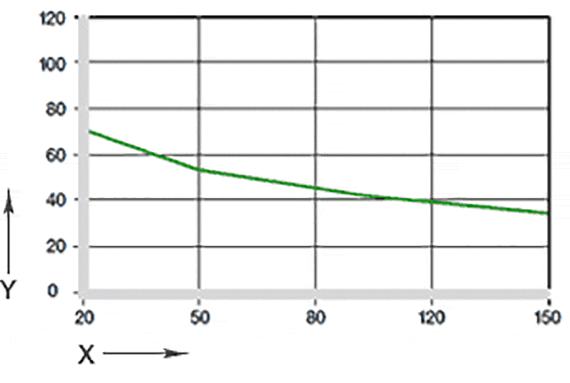

Figura 02: Massimo carico statico ammissibile in funzione della temperatura (80 MPa a +20°C)

X = Temperatura [°C]
Y = Carico specifico [MPa]

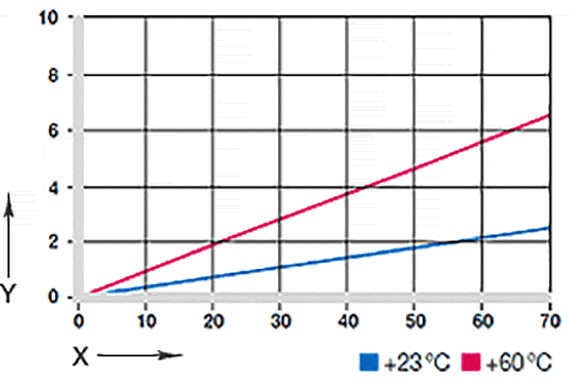

Figura 03: Deformazione sotto carico e in temperatura

X = Carico specifico [MPa]
Y = Deformazione [m/s]

Caratteristiche meccaniche

La pressione superficiale massima raccomandata rappresenta un parametro meccanico del materiale. Ciò non consente di fare deduzioni circa le caratteristiche tribologiche. All'aumentare delle temperature, il carico a compressione dei cuscinetti iglidur® A290 diminuisce. La fig. 02 chiarisce questa connessione.

Con questo carico, la deformazione a temperatura ambiente è di appena il 2,5%. La deformazione plastica è trascurabile fino a questo valore. Tuttavia essa dipende anche dal periodo di esposizione. La figura 03 mostra la deformazione elastica di iglidur® A290 con carichi radiali.

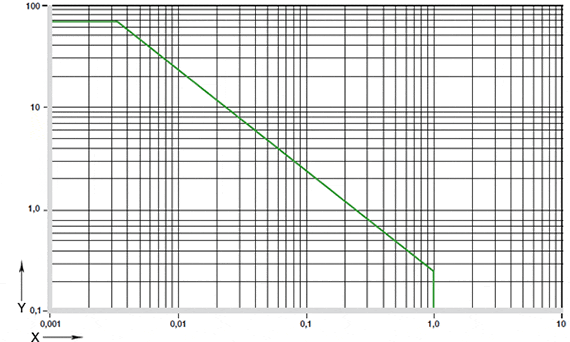

Massime velocità di strisciamento

m/s	rotatorio	oscillatorio	lineare
Costante	1	0,7	3
Breve durata	2	1,4	4

Velocità ammissibili

I cuscinetti iglidur® A290 sono utilizzabili a basse velocità di strisciamento. A causa del coefficiente d'attrito alto, in particolare a bassi carichi, le boccole per l'industria alimentare e farmaceutica iglidur® A290 si scaldano più delle altre. A velocità più alte, anche l'attrito aumenta.

iglidur® A290	Temperatura di esercizio
Minimo	- 40 °C
Massimo, permanente	+ 140 °C
Massimo, breve durata	+ 180 °C
Temperatura limite di tenuta	+110 °C

Tabella 03: Range di temperature

Temperature

All'aumentare delle temperature, il carico a compressione dei cuscinetti iglidur® A290 diminuisce. La fig. 02 chiarisce questa connessione. Anche le temperature prevalenti nel sistema di cuscinetti influenzano la loro usura. L'usura aumenta all'aumentare delle temperature, e l'influenza è particolarmente evidente a partire da una temperatura di 120 °C in poi. Si consiglia un fissaggio aggiuntivo a temperature superiori a +110 °C.

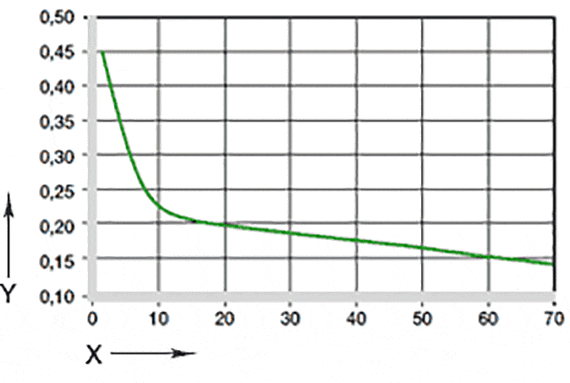

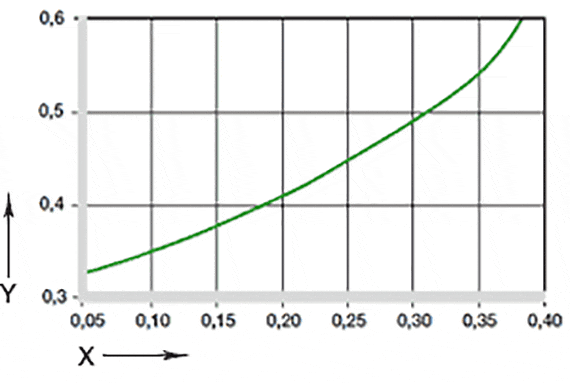

Figura 04: Coefficienti di attrito in funzione della velocità superficiale, p = 0,75 MPa

X = Velocità di strisciamento [m/s]
Y = Coefficiente d'attrito [μ]

Figura 05: Coefficienti di attrito in base al carico, v = 0,01 m/s

X = Carico specifico [MPa]
Y = Coefficiente d'attrito [μ]

Attrito e usura

Come la resistenza all'usura, il coefficiente d'attrito varia all'aumentare del carico e della velocità superficiale (fig. 04 e 05).

Tabella 04: Coefficienti di attrito per le boccole iglidur® A290 su acciaio (Ra = 1 μm, 50 HRC)

iglidur® A290	A secco	Grasso	Olio	Acqua
C.d.A. µ	0,13 - 0,40	0,09	0,04	0,04

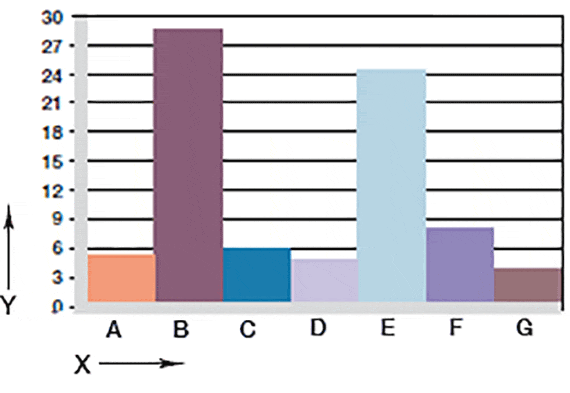

Figura 06: Usura, applicazione rotatoria con materiali dell'albero diversi, p = 1 MPa, v = 0.3 m/s

X = materiali albero
Y = usura [μm/km]

A = alluminio, anodizzato duro
B = acciaio automatico
C = Cf53
D = Cf53, cromato duro
E = St37
F = V2A
G = X90

Materiali per alberi

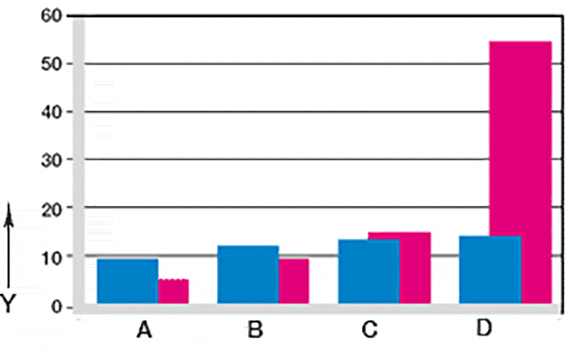

Le figure 06 e 07 mostrano un estratto dei risultati dei test con diversi materiali dell'albero effettuati con cuscinetti in iglidur® A290. Rispetto a iglidur® A200, le migliori caratteristiche tribologiche di iglidur® A290 si riflettono anche nei coefficienti di usura. Con carichi bassi, le differenze nella resistenza all'usura delle combinazioni di iglidur® A290 con materiali dell'albero diversi sono molto evidenti.

Medio	Resistenza
Alcol	+ to 0
Idrocarburi	+
Grassi, oli senza additivi	+
Carburanti	+
Acidi diluiti	0 to -
Acidi forti	-
Basi diluite	+
Basi forti	+ to 0

+ resistente      0 parzialmente resistente      - non resistente
Tutte le specifiche a temperatura ambiente[20 ℃]
Tabella 05: Resistenza chimica dei cuscinetti iglidur® A290

Caratteristiche elettriche

Resistività di volume	> 1011 Ωcm
Resistività di superficie	> 1011 Ω

Resistenza chimica

I cuscinetti iglidur® A290 hanno una buona resistenza a tutte le sostanze chimiche. Resistono inoltre alla maggior parte dei lubrificanti. iglidur® A290 resiste alla maggior parte degli acidi organici e inorganici deboli.


Radioattività

I cuscinetti iglidur® A290 resistono a radiazioni di intensità fino a 3 x 10²Gy.

Resistenza ai raggi UV

I cuscinetti iglidur® A290 possono lavorare esposti ai raggi UV, però le proprietà meccaniche possono essere compromesse.

Vuoto

A causa dell’elevato assorbimento di umidità, le possibilità di impiegare i cuscinetti iglidur® A290 sottovuoto sono limitate.

Caratteristiche elettriche

I cuscinetti iglidur® A290 sono elettricamente isolanti.

Assorbimento massimo di umidità
a +23 °C/50% u. r.	1,7% in peso
Assorbimento massimo di acqua	7,3% in peso

Tabella 06: Assorbimento di umidità di iglidur® A290

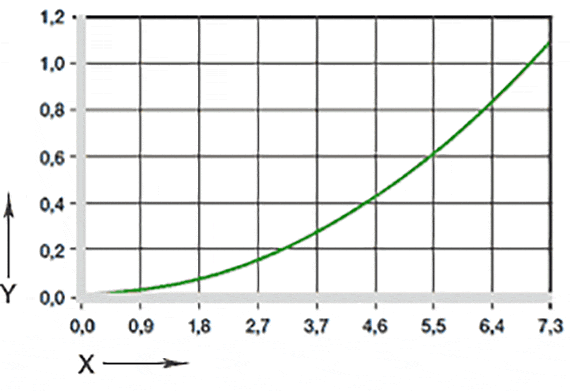

Diagramma 10: Effetto dell'assorbimento di umidità

X = assorbimento di umidità [peso %]
Y = riduzione del diametro interno [%]

assorbimento di umidità

L'assorbimento di umidità dei cuscinetti iglidur® 200 è di circa l'1.5% in condizioni standard. Il limite di saturazione in acqua è dell'ordine del 7.3%: è importante tenerne conto in caso si debba lavorare in queste condizioni.

Tabella 07: Tolleranze delle boccole autolubrificanti iglidur® A290, secondo lo standard ISO3547-1, dopo piantaggio in sede.

Diametro d1 [mm]	Albero h9 [mm]	iglidur® A290 D11 [mm]	Alloggiamento H7 [mm]
fino a 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 to 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 to 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 to 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 to 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 - 50	0 - 0,062	+0,080 +0,240	0 +0,025
> 50 to 80	0 - 0,074	+0,100 +0,290	0 +0,030

Tabella 07: Tolleranze importanti per i cuscinetti iglidur® A290 in base a ISO 3547-1 dopo l'inserimento

Tolleranze di montaggio

I cuscinetti iglidur® A290 sono dimensionati per alberi con tolleranza h (tolleranza minima consigliata h9). I cuscinetti sono progettati per l'inserimento a pressione in una sede con tolleranza h7. Le boccole in plastica iglidur® A290 sono dimensionate per il piantaggio con interferenza in sede H7. Dopo il piantaggio in sede nominale, il diametro interno del cuscinetto acquisisce una tolleranza D11.
